產品綜述
Ceyear 4042係列頻譜分析儀是電科羞羞影院新推出的基礎型頻譜分析儀，頻率測量範圍覆蓋9kHz~20GHz。4042係列頻譜分析儀采用便攜式結構，重量低於6.5kg，具有工作頻段寬、性能指標高、掃描速度快、測試功能多、便攜易操作等多重優點。
4042係列頻譜分析儀具有實時頻譜分析、幹擾分析、信道掃描、場強測量、USB連續波與峰值功率測量、模擬解調分析、IQ分析等多種測量功能模式，以及通道功率、占用帶寬、鄰道功率、頻譜發射模板、載噪比、諧波失真、雜散發射模板等智能測量功能，支持LAN、USB、HDMI等數字接口。4042采用的12.1寸多點觸控電容觸屏帶來更好的交互體驗，產品可應用於工業電子產品的研發和測試過程以及通信測試、衛星通信、微波通信、科研教學等眾多領域。
主要特點
頻率測量範圍：9kHz~9GHz/20GHz，標配全頻段前置放大器；
射頻性能指標
顯示平均噪聲電平：≤-163dBm/Hz（10MHz~2GHz，前置放大器開，典型值）
單邊帶相位噪聲：≤-113dBc/Hz@100kHz頻偏@1GHz載波（典型值）
≤-108dBc/Hz@100kHz頻偏@10GHz載波（典型值）
三階交調失真：+16dBm@900MHz（典型值）
總電平不確定度：±1.0dB（典型值）
掃描速度快
掃描時間<33ms（掃寬20GHz，分辨率帶寬3MHz）
掃描時間＜4s（掃寬1GHz，分辨率帶寬1kHz，快速FFT掃描方式）
多種測量功能模式：頻譜分析、幹擾分析（瀑布圖、RSSI）、信道掃描、場強測量、USB連續波功率測量、USB峰值功率測量、模擬解調分析（AM、FM、PM）、實時頻譜分析（最大分析帶寬40MHz）、IQ分析、時間門掃描等；
多種智能測量功能：通道功率、占用帶寬、鄰道功率、頻譜發射模板、載噪比、諧波失真、雜散發射模板等；
多樣的輔助測試接口及數字接口：10MHz 參考輸入輸出、零掃寬中頻輸出、LAN、USB、HDMI等；
方便快捷的用戶操作體驗：12.1寸電容觸摸屏、支持多點觸控，具有6個獨立標記，支持信號跟蹤與峰值跟蹤，具有3條顯示跡線、6種檢波方式（標準、正峰值、負峰值、取樣、均值、均方根），支持HDMI輸出；
支持多種外置選件與附件，如USB連續波功率探頭、USB峰值功率探頭、EMI近場探頭等。
功能特點
-

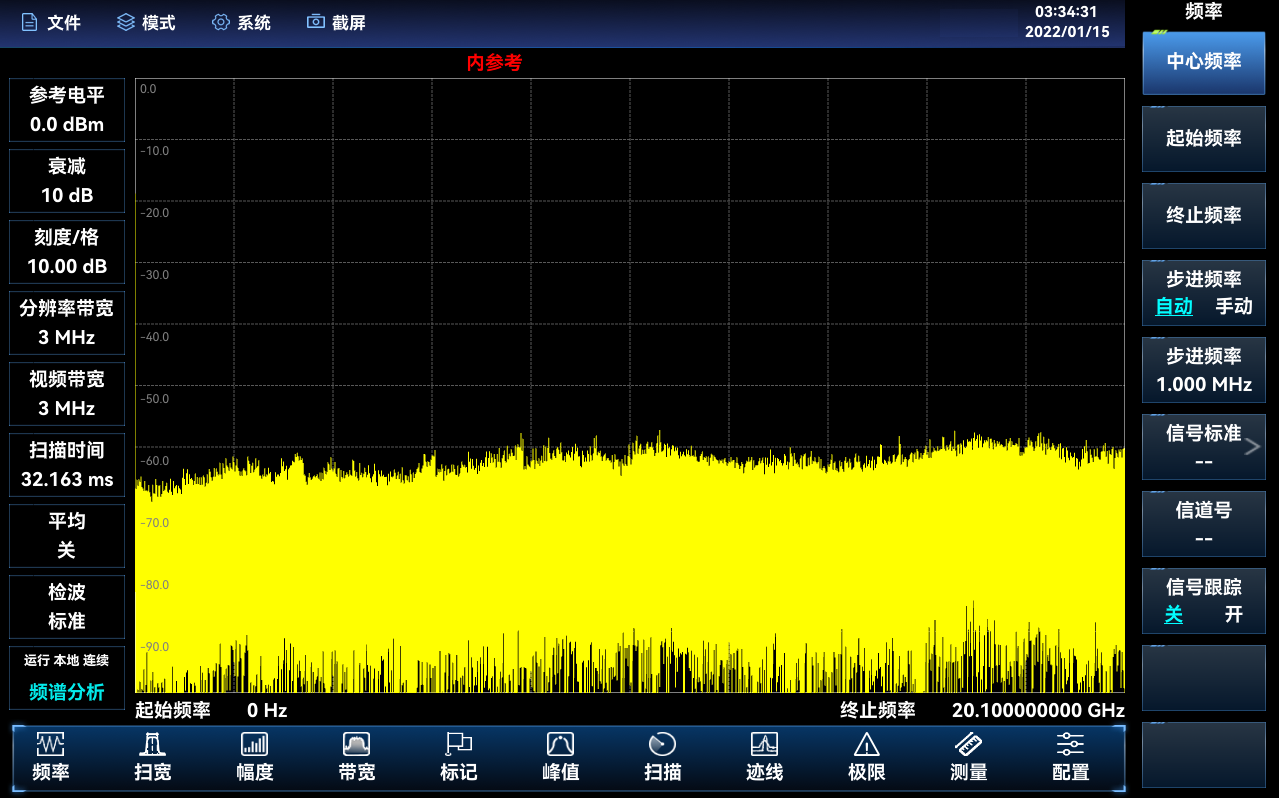

豐富的測量功能模式及選件-頻譜分析
4042係列頻譜分析儀具有通道功率、占用帶寬、鄰道功率、頻譜發射模板、載噪比、音頻解調、諧波失真、頻譜發射模板、多載波鄰道功率等測試功能，支持噪聲標記和頻率計數器功能，可同時顯示3條跡線，並且具有標準、正峰值、負峰值、取樣、均值和均方根等不同的檢波方式，支持信號跟蹤和峰值跟蹤功能。
-

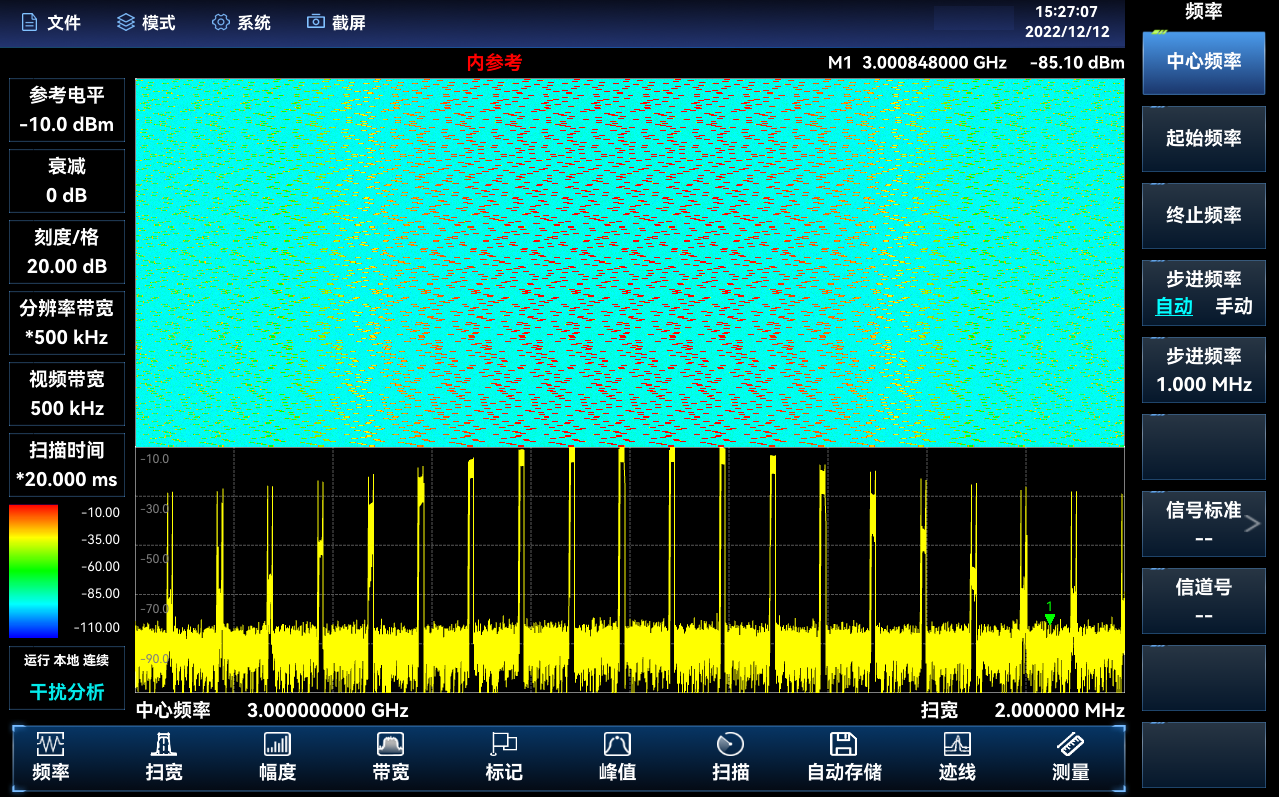

豐富的測量功能模式及選件-幹擾分析（選件）
幹擾分析選件具有頻譜測量、瀑布圖和RSSI測量功能，其中瀑布圖使用頻率-幅度-時間三維的顯示方式，可以方便的觀測周期性或者間斷的信號，在瀑布圖中顯示顏色的不同反應信號幅度的強弱，RSSI（接收信號強度指示）主要用於測量一個點頻信號在一個時間段內的強度變化情況，瀑布圖和RSSI測量均支持信號的自動存儲功能。
-

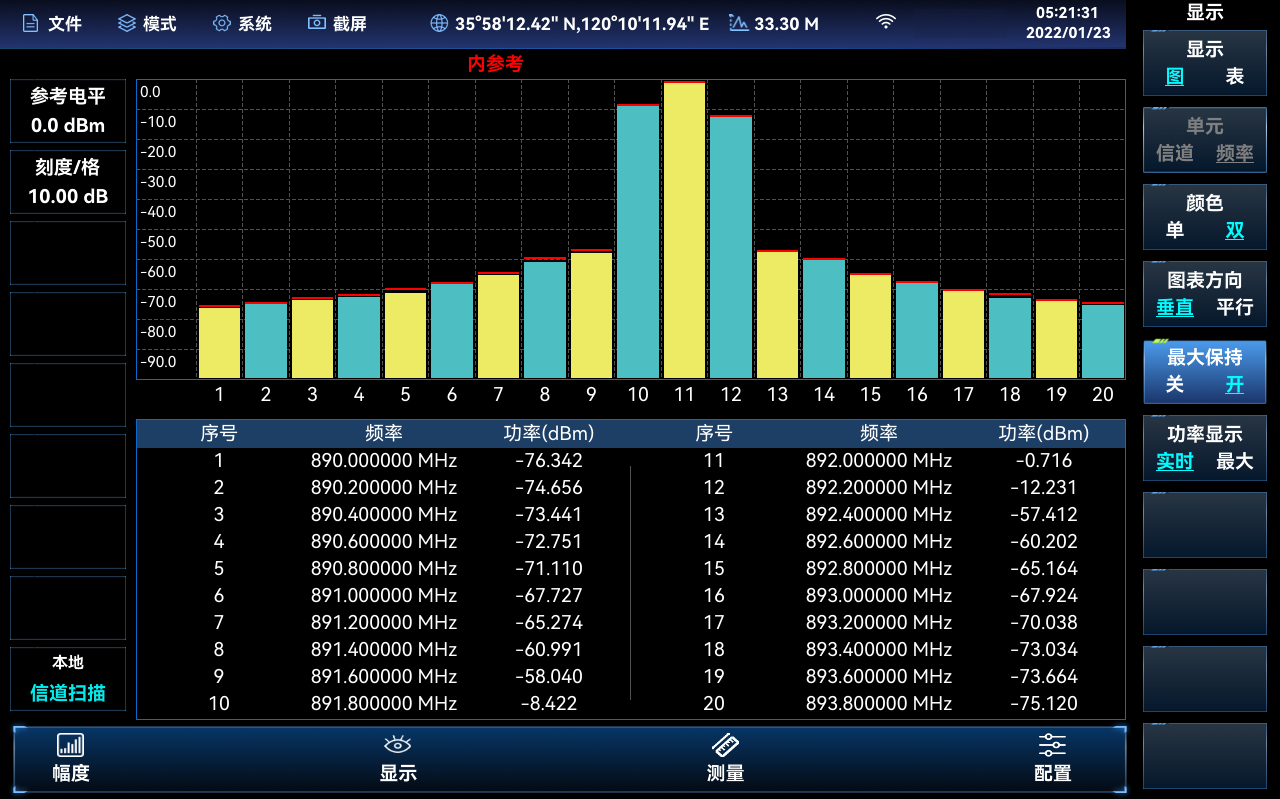

豐富的測量功能模式及選件-信道掃描（選件）
信道掃描測量模式提供對多個信道的信號功率的測量。信號功率以條形圖的形式或是列表的形式來顯示，最多可測量20個信道的信號功率。依據設置信道的方式分為三種測量方式：信道掃描、頻率掃描、列表掃描，三種測量方式均可設置信道的帶寬和信道的數量。
-

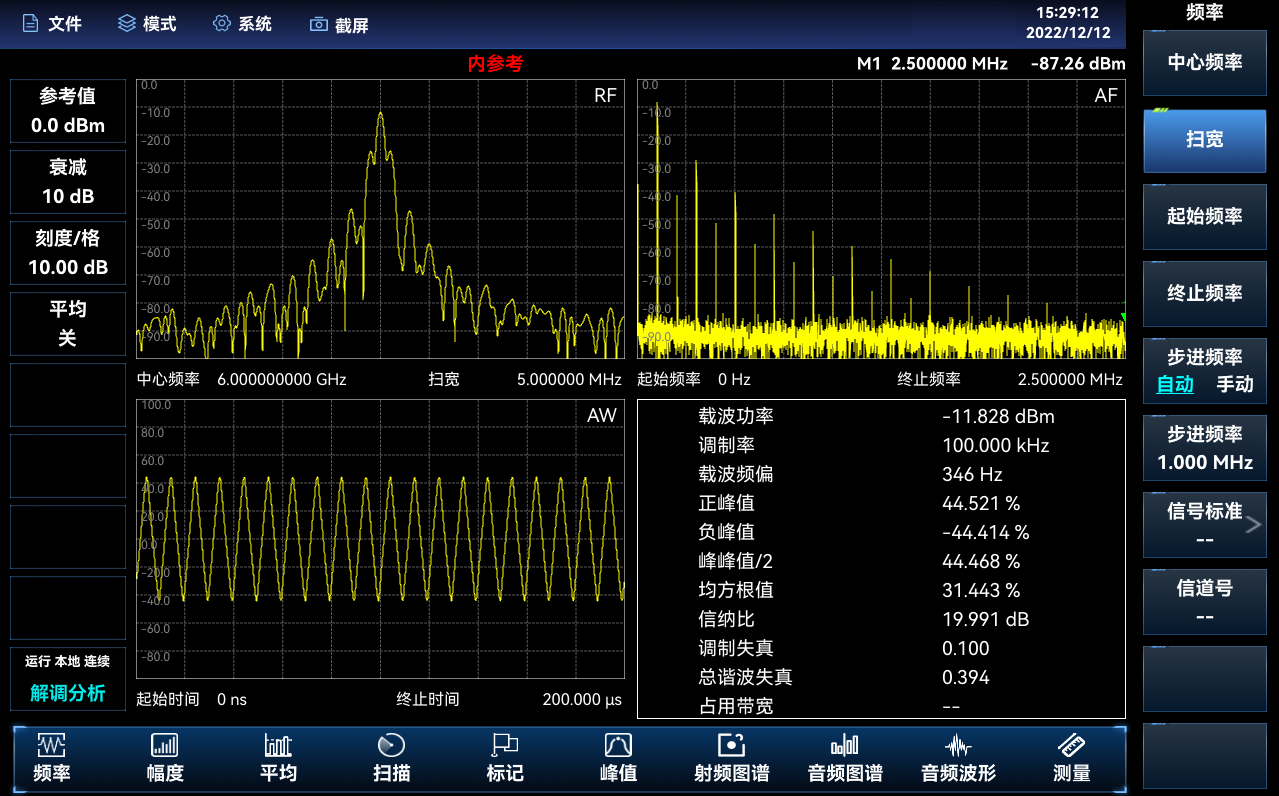

豐富的測量功能模式及選件-模擬解調分析（選件）
解調分析測量模式提供對AM、FM、PM調製信號圖譜的顯示和相關參數的分析。主要的圖譜和相關參數的測量如下所示：
射頻圖譜：類似於頻譜分析模式，顯示調製信號的頻譜圖，可進行占用帶寬的測量。
音頻圖譜：顯示解調後的音頻信號的頻譜圖。
音頻波形：顯示解調後的音頻信號在時域的波形。
參數分析：可對調製信號的載波功率、調製率、載波頻偏、調製深度（AM）、調製頻偏（FM）、調製相偏（PM）、信納比、調製失真、總諧波失真等參數進行測量分析。
-

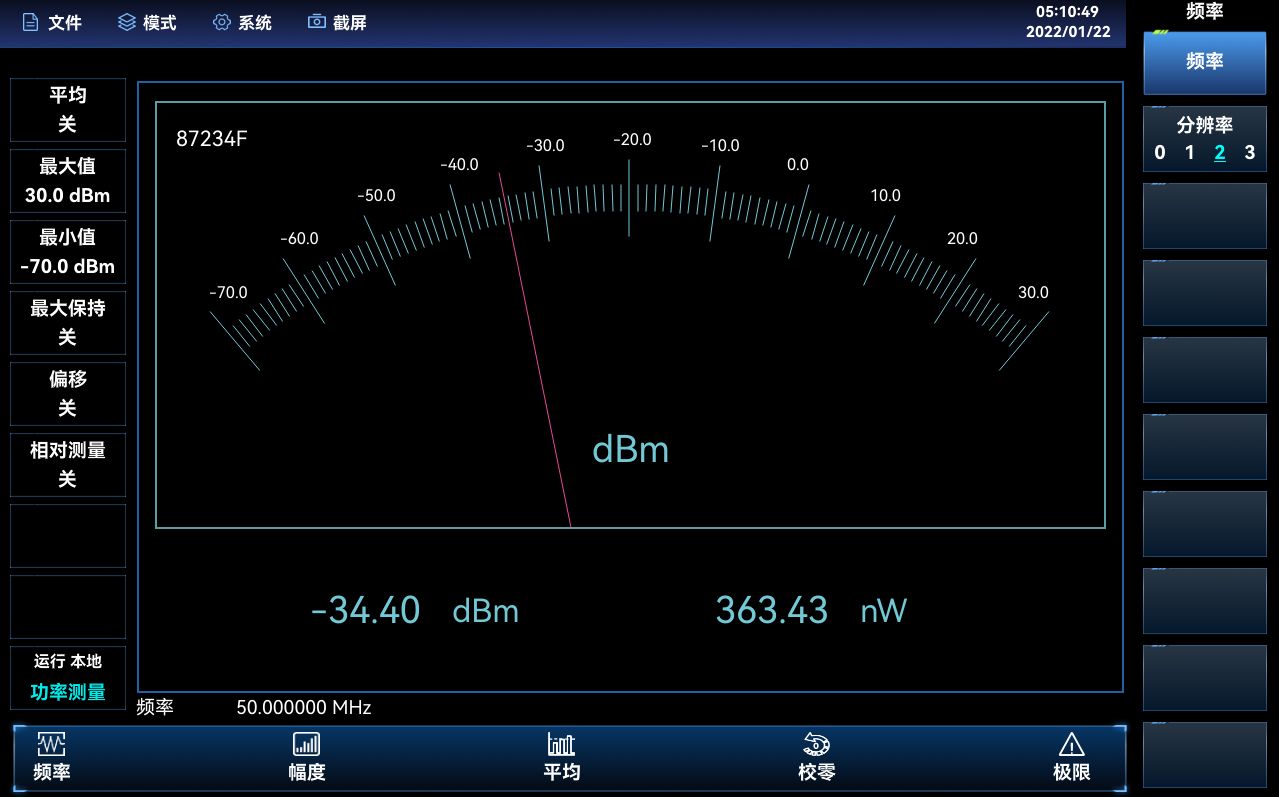

豐富的測量功能模式及選件-USB功率測量（選件）
USB功率測量功能通過外接電科羞羞影院87230/87231/84232/87233係列外置USB功率探頭，可以測量最高到40GHz的連續波信號功率。
-
豐富的測量功能模式及選件-USB峰值功率測量(選件)
通過USB接口外接電科羞羞影院的87234D/E/F/L USB峰值功率探頭，可以測試高達67GHz的射頻/微波信號，實現大動態範圍的的脈衝功率測量。
-

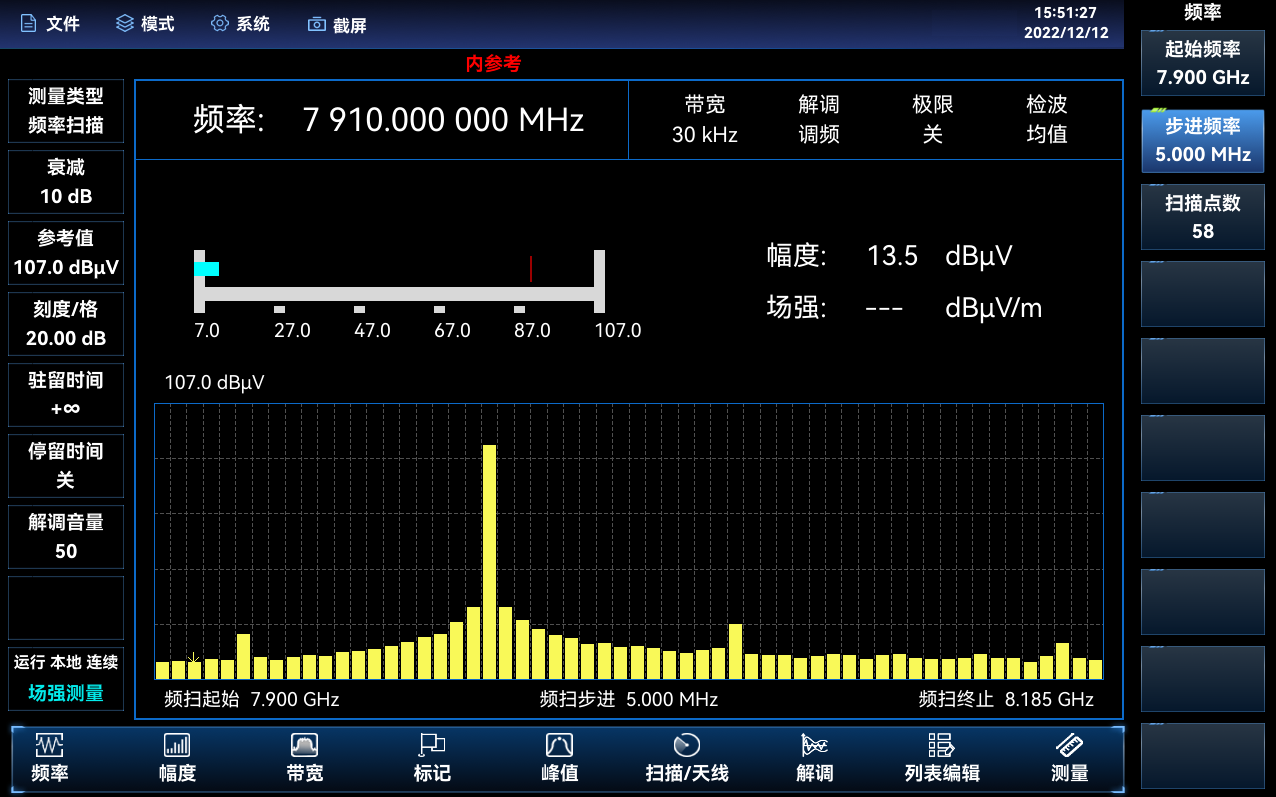

豐富的測量功能模式及選件-場強測量(選件)
場強測量可以分為點頻測量，頻率掃描測量以及列表掃描測量三種模式。其中點頻測量通過設置點頻頻率來觀察當前點的頻偏以及幅度值和場強值；頻率掃描測量通過設置起始頻率、步進頻率以及掃描點數來觀察一段頻率範圍內的幅度值和場強值變化情況；列表掃描測量通過調用預先編輯或保存的列表來觀察列表頻率點的幅度值和場強值。
-

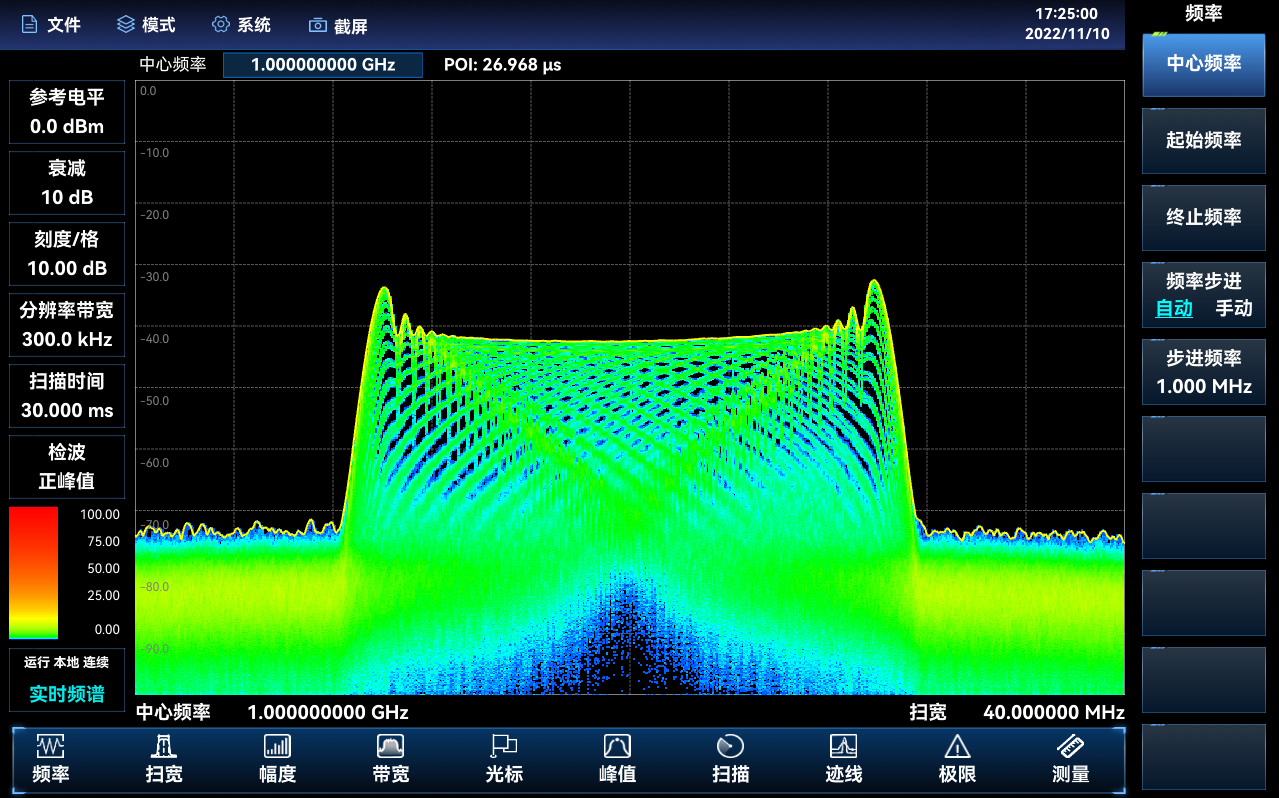

豐富的測量功能模式及選件-40MHz帶寬實時頻譜分析（選件）
實時頻譜分析功能主要用於對瞬態時變信號、突發信號的捕獲和分析，實時分析帶寬最大40MHz，可實現瞬態信號數字餘輝和瀑布圖測量功能。
-

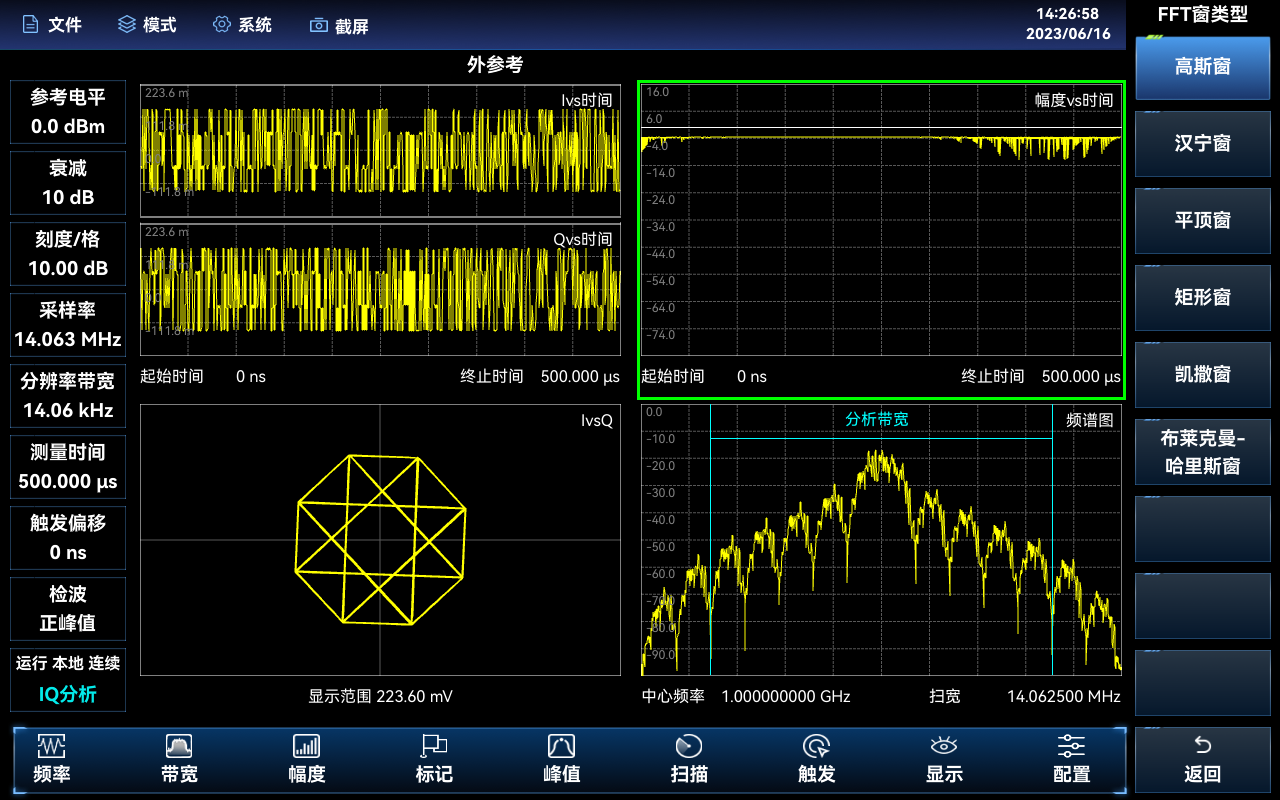

豐富的測量功能模式及選件-IQ分析（選件）
IQ分析選件支持IQ數據的捕獲及顯示，能夠支持IQvs時間、幅度vs時間、頻譜圖和IvsQ等圖形顯示界麵。
-

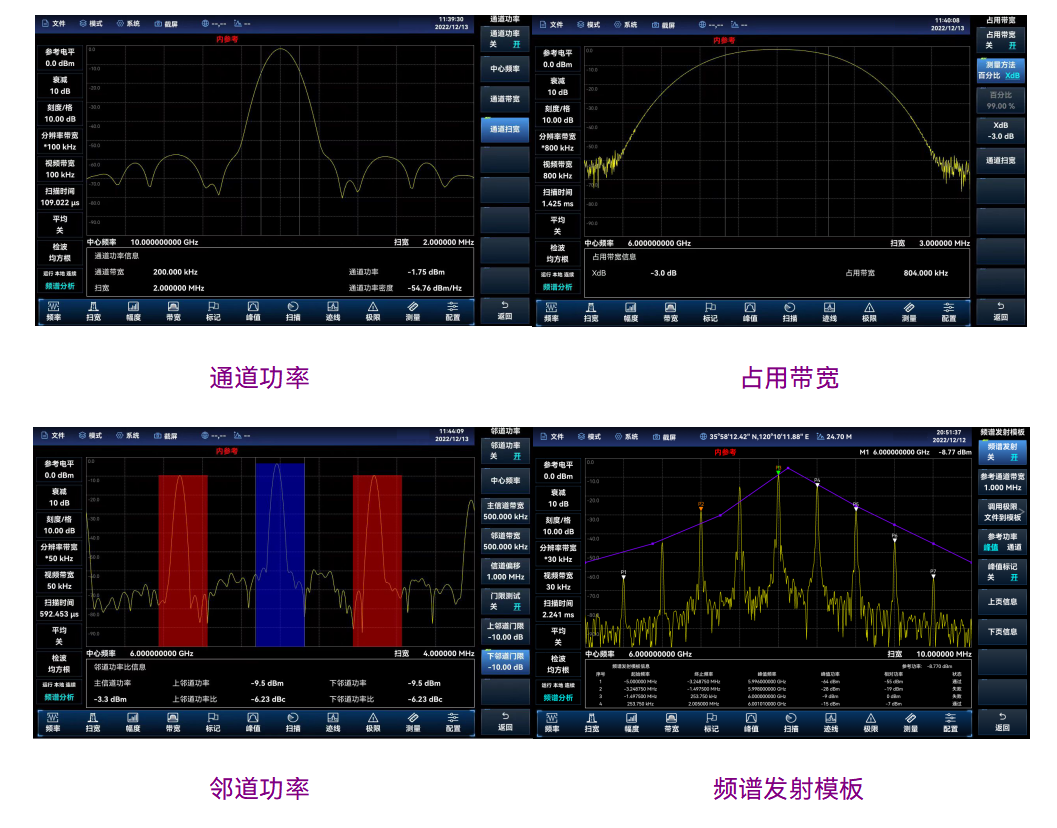

全麵的智能測量功能-1
通道功率
占用帶寬
鄰道功率
頻譜發射模板
-

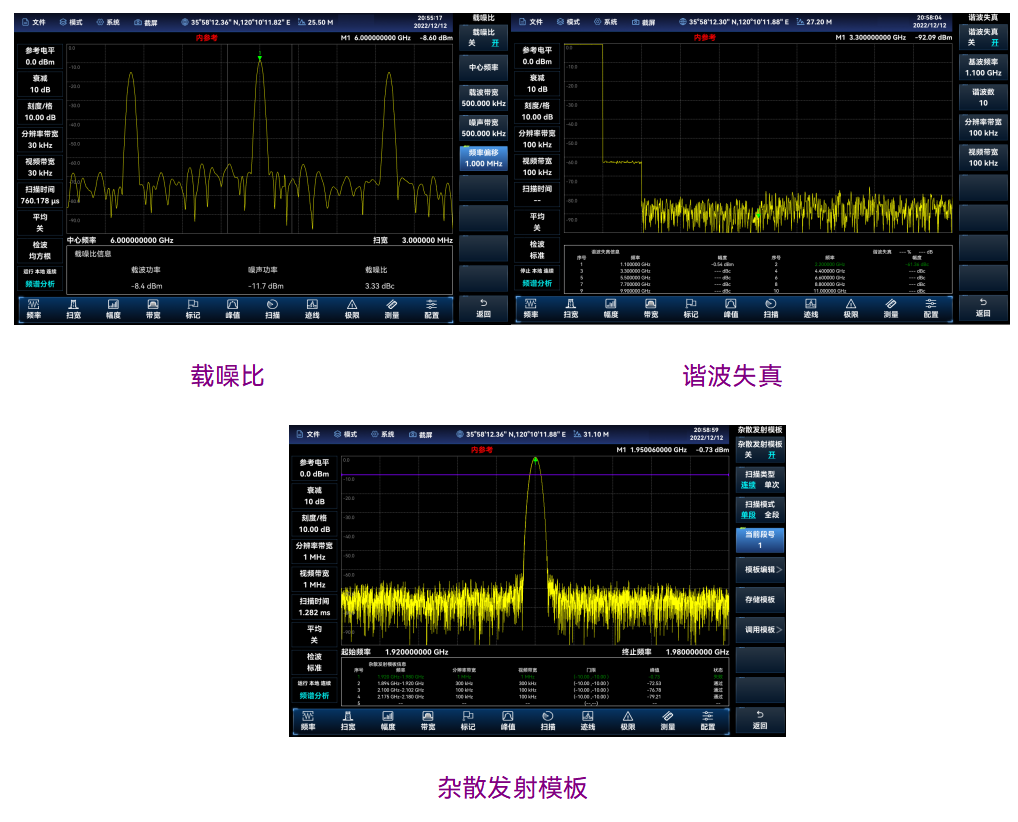

全麵的智能測量功能-2
載噪比
諧波失真
雜散發射模板
