功能特點

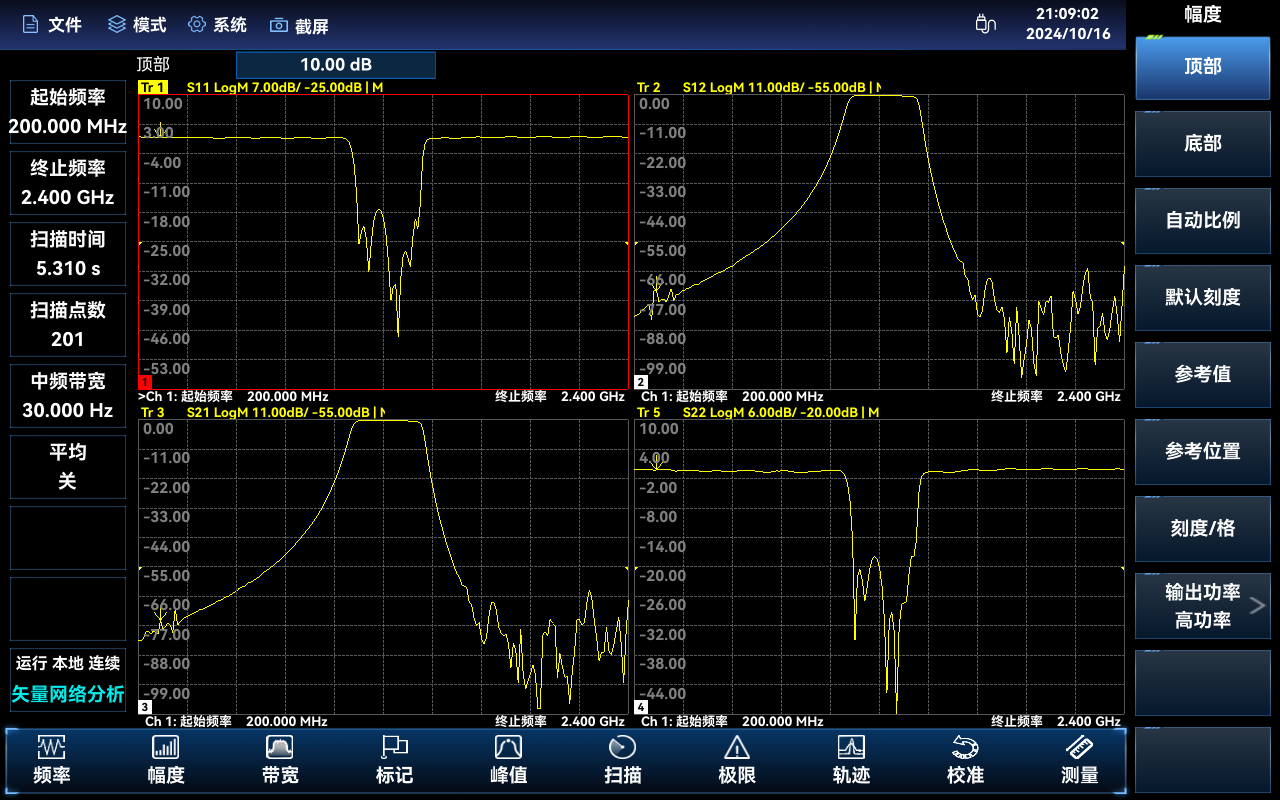

• 豐富的測量功能模式及選件-矢量網絡分析

  4959係列微波綜合測試儀矢量網絡分析提供標準的四S參數矢量網絡分析測量能力，可進行放大器、濾波器、衰減器、雙工器等器部件S參數測試，支持混合反射S參數測試，顯示格式包括對數、線性、相位、群延時、Smith圓圖、極坐標、駐波比等。



• 豐富的測量功能模式及選件-天饋線分析（選件）

  4959係列微波綜合測試儀的天饋線分析能夠對電纜、饋線等被測件的回波損耗、電壓駐波比、阻抗、電纜損耗、故障點距離進行測量，回波損耗和故障點距離測量將幫助您確定天饋線係統中導致係統性能下降的具體原因。天饋線分析功能支持TDR測試，能夠對線纜故障的類型進行分析。此外，儀器還內置一些常用電纜、饋線參數，方便使用。

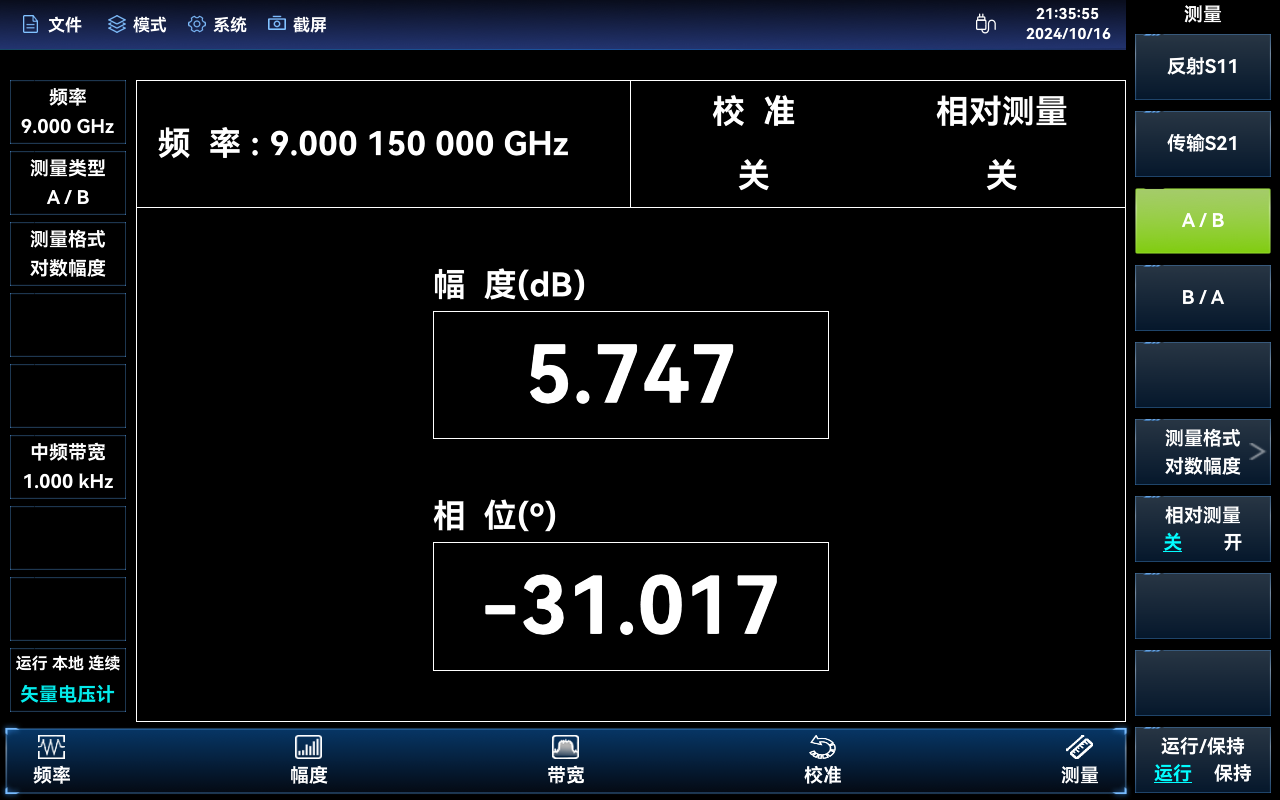

• 豐富的測量功能模式及選件-矢量電壓計（選件）

  4959係列微波綜合測試儀的矢量電壓計可對被測件的電長度和相移進行匹配測量，支持A/B、B/A測量功能，能夠測量接收機的幅相一致性。

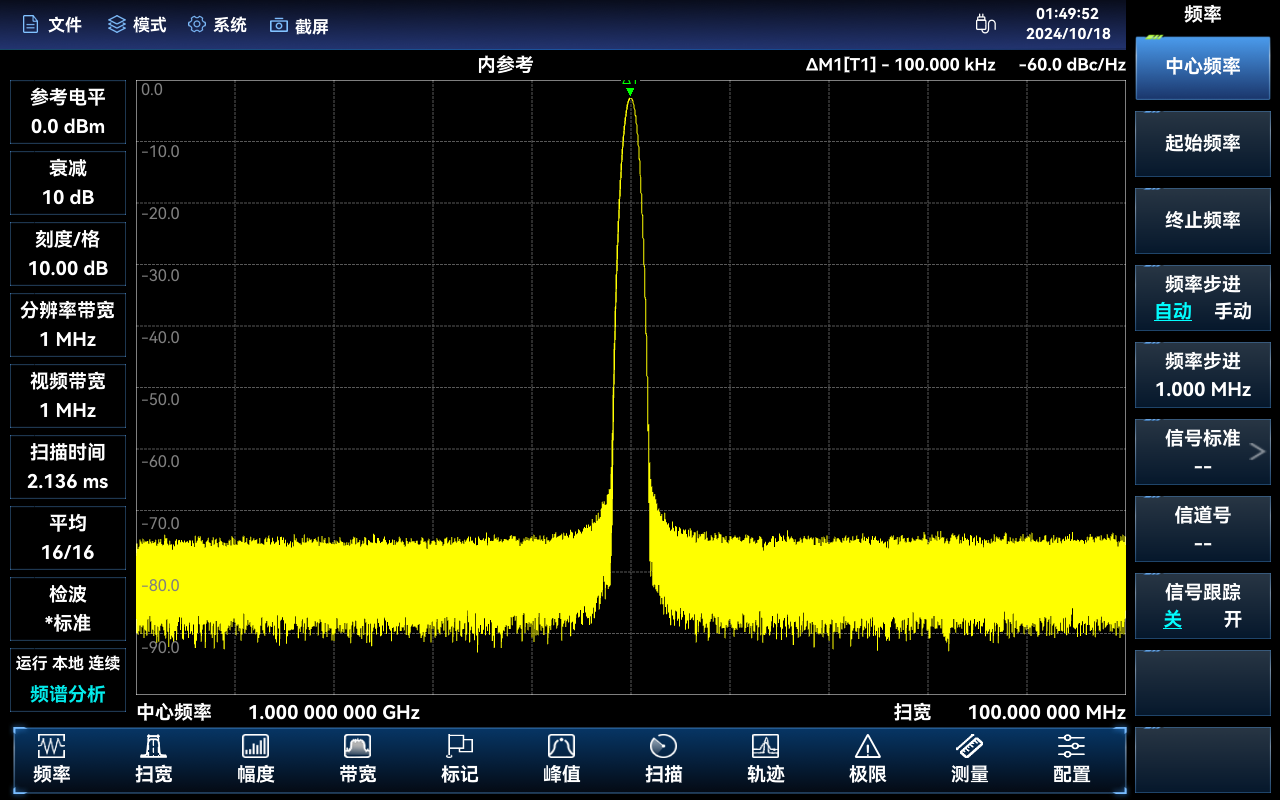

• 豐富的測量功能模式及選件-頻譜分析

  4959係列微波綜合測試儀標配通道功率、占用帶寬、鄰道功率、頻譜發射模板、載噪比、音頻解調、諧波失真、頻譜發射模板、多載波鄰道功率、三階交調等測試功能，具有測試靈敏度高、掃描速度快、動態範圍大、相位噪聲指標好等特點。4959係列微波綜合測試儀內置多種預定義的信號標準可直接調用，支持噪聲標記和頻率計數器功能，可同時顯示3條跡線，並且具有標準、正峰值、負峰值、取樣、均值和均方根等不同的檢波方式，支持信號跟蹤和峰值跟蹤功能，具有峰值列表功能。






• 豐富的測量功能模式及選件-幹擾分析（選件）

  幹擾分析選件具有頻譜測量、瀑布圖和RSSI測量功能，其中瀑布圖使用頻率-幅度-時間三維的顯示方式，可以方便的觀測周期性或者間斷的信號，在瀑布圖中顯示顏色的不同反應信號幅度的強弱，RSSI（接收信號強度指示）主要用於測量一個點頻信號在一個時間段內的強度變化情況，瀑布圖和RSSI測量均支持信號的自動存儲功能。

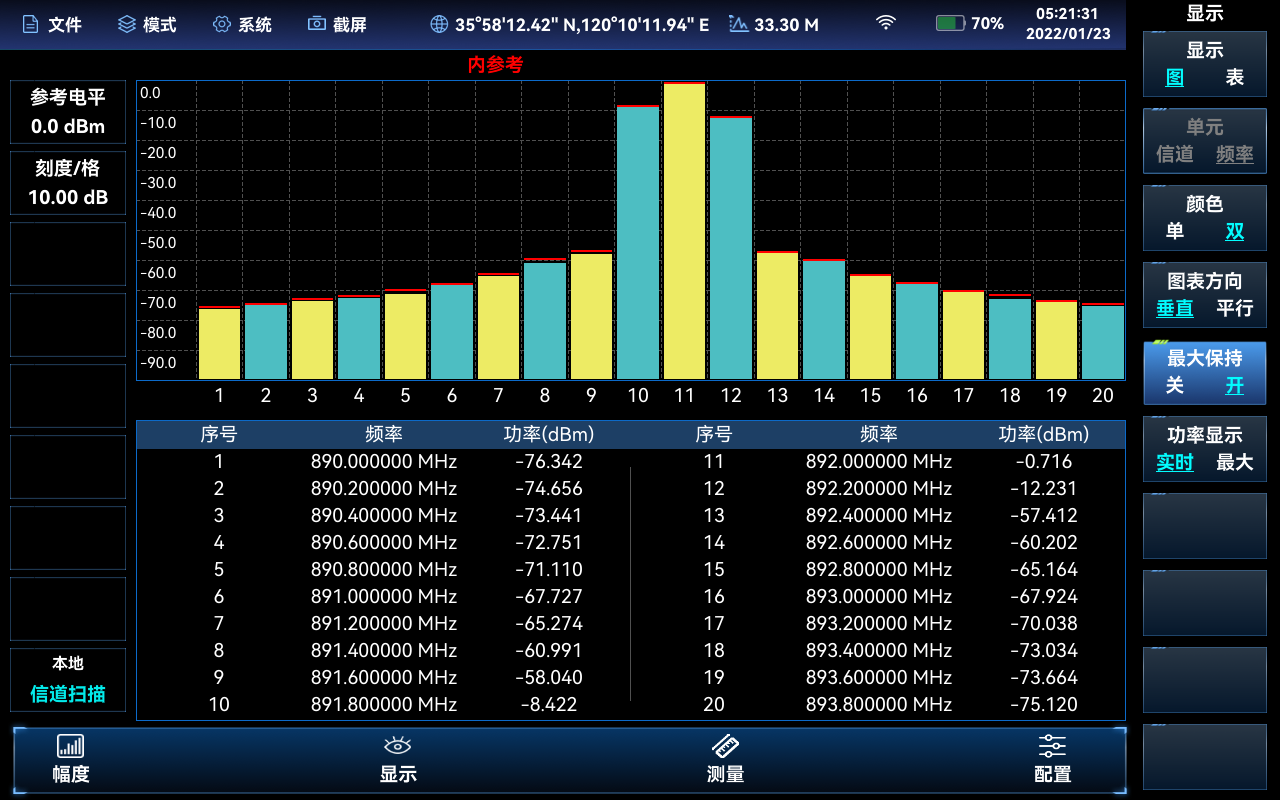

• 豐富的測量功能模式及選件-信道掃描（選件）

  信道掃描測量模式提供對多個信道的信號功率的測量。信號功率以條形圖的形式或是列表的形式來顯示，最多可測量20個信道的信號功率。依據設置信道的方式分為三種測量方式：信道掃描、頻率掃描、列表掃描，三種測量方式均可設置信道的帶寬和信道的數量。

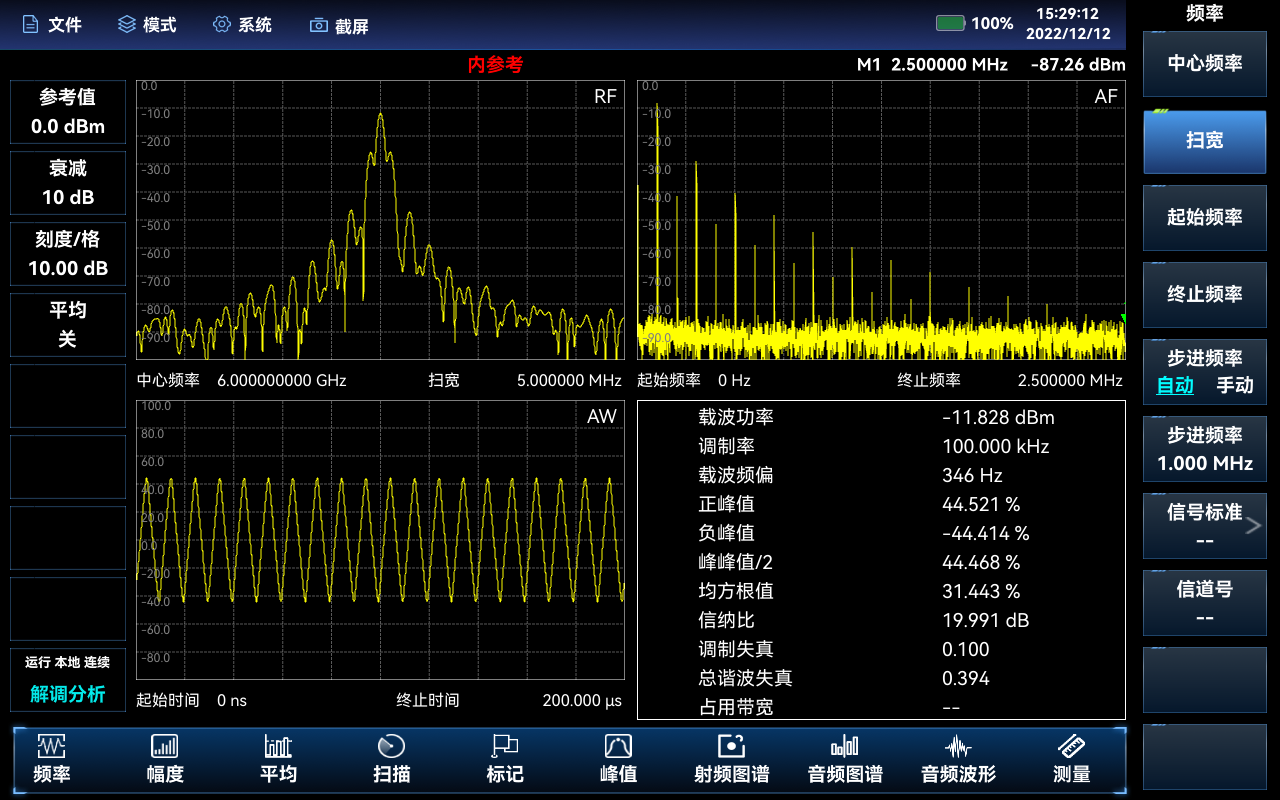

• 豐富的測量功能模式及選件-模擬解調分析（選件）

  解調分析測量模式提供對AM、FM、PM調製信號圖譜的顯示和相關參數的分析。主要的圖譜和相關參數的測量如下所示：

  射頻圖譜：類似於頻譜分析模式，顯示調製信號的頻譜圖，可進行占用帶寬的測量。

  音頻圖譜：顯示解調後的音頻信號的頻譜圖。

  音頻波形：顯示解調後的音頻信號在時域的波形。

  參數分析：可對調製信號的載波功率、調製率、載波頻偏、調製深度（AM）、調製頻偏（FM）、調製相偏（PM）、信納比、調製失真、總諧波失真等參數進行測量分析。

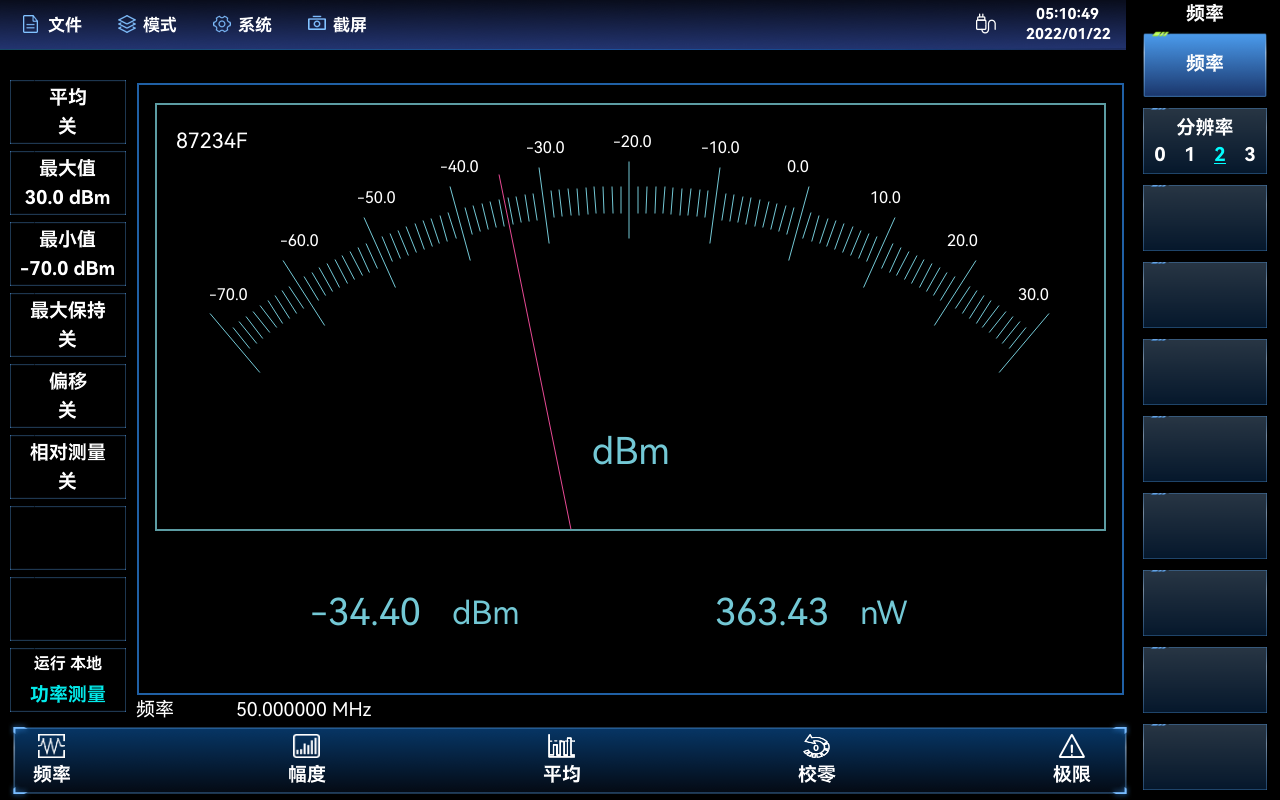

• 豐富的測量功能模式及選件-USB功率測量（選件）

  USB功率測量功能通過外接電科思儀8723X係列外置USB功率探頭，可以測量最高到40GHz的連續波信號功率。



• 豐富的測量功能模式及選件-USB峰值功率測量(選件)

  通過USB接口外接電科羞羞影院的8723X係列 USB峰值功率探頭，可以測試高達67GHz的射頻/微波信號，實現大動態範圍的脈衝功率測量。

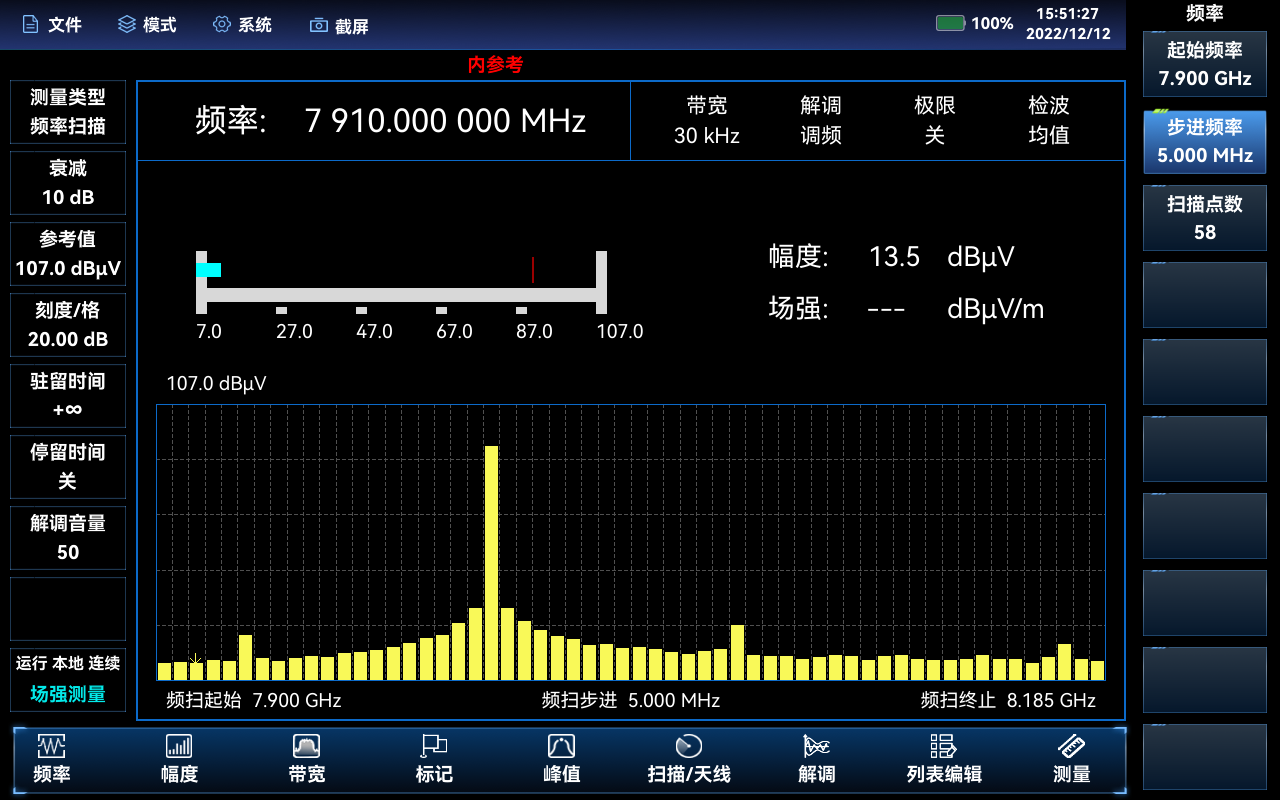

• 豐富的測量功能模式及選件-場強測量(選件)

  4959係列微波綜合測試儀配合便攜式天線可進行場強測量，用於空間電磁環境監測和無線電管理。支持用戶直接調用天線文件或自定義天線因子。場強測量可以分為點頻測量，頻率掃描測量以及列表掃描測量三種模式。其中點頻測量通過設置點頻頻率來觀察當前點的頻偏以及幅度值和場強值；頻率掃描測量通過設置起始頻率、步進頻率以及掃描點數來觀察一段頻率範圍內的幅度值和場強值變化情況；列表掃描測量通過調用預先編輯或保存的列表來觀察列表頻率點的幅度值和場強值。

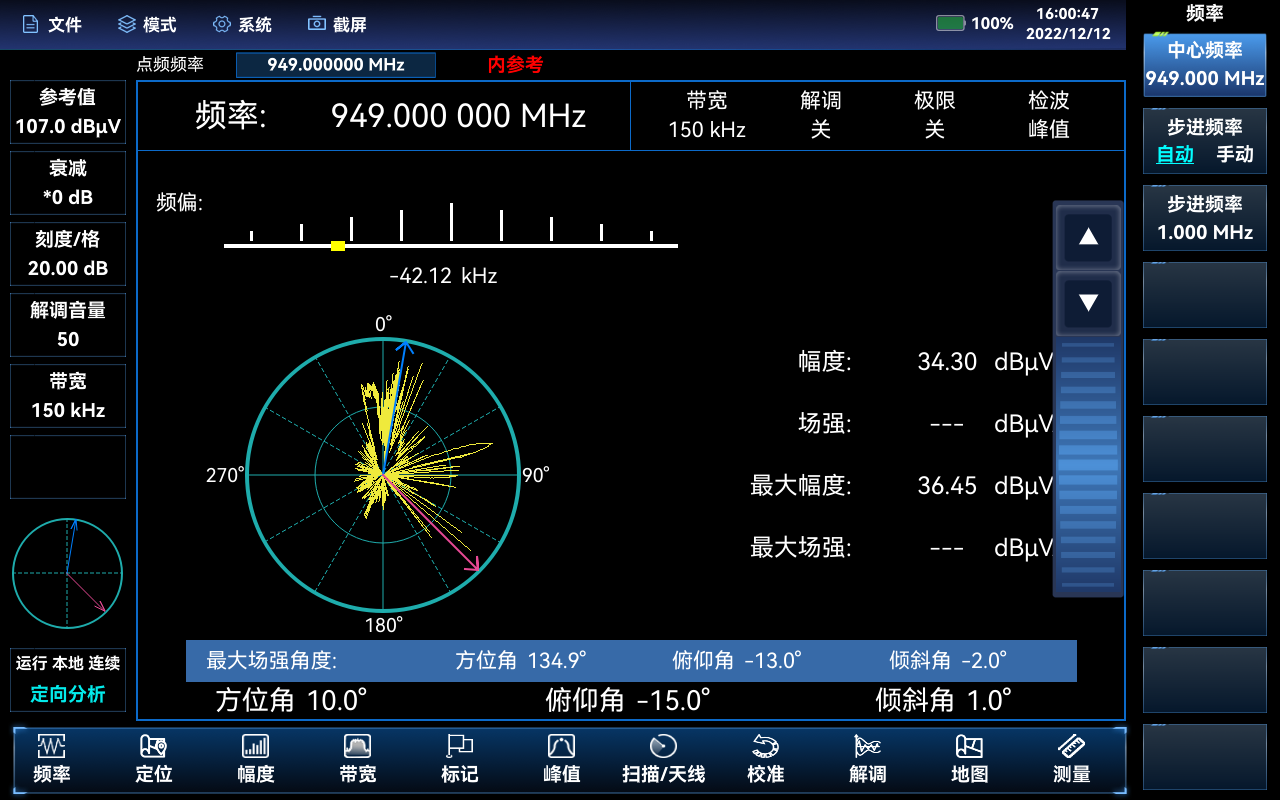

• 豐富的測量功能模式及選件-定向分析（選件）

  定向分析選件需配備定向天線、電子羅盤和GPS/北鬥等選件，實現幹擾信號的直接查找、水平掃描測向和地圖交叉定位功能。當選配ZE9080係列天線及手持柄時，由於其內置電子羅盤，可不必單獨配置。

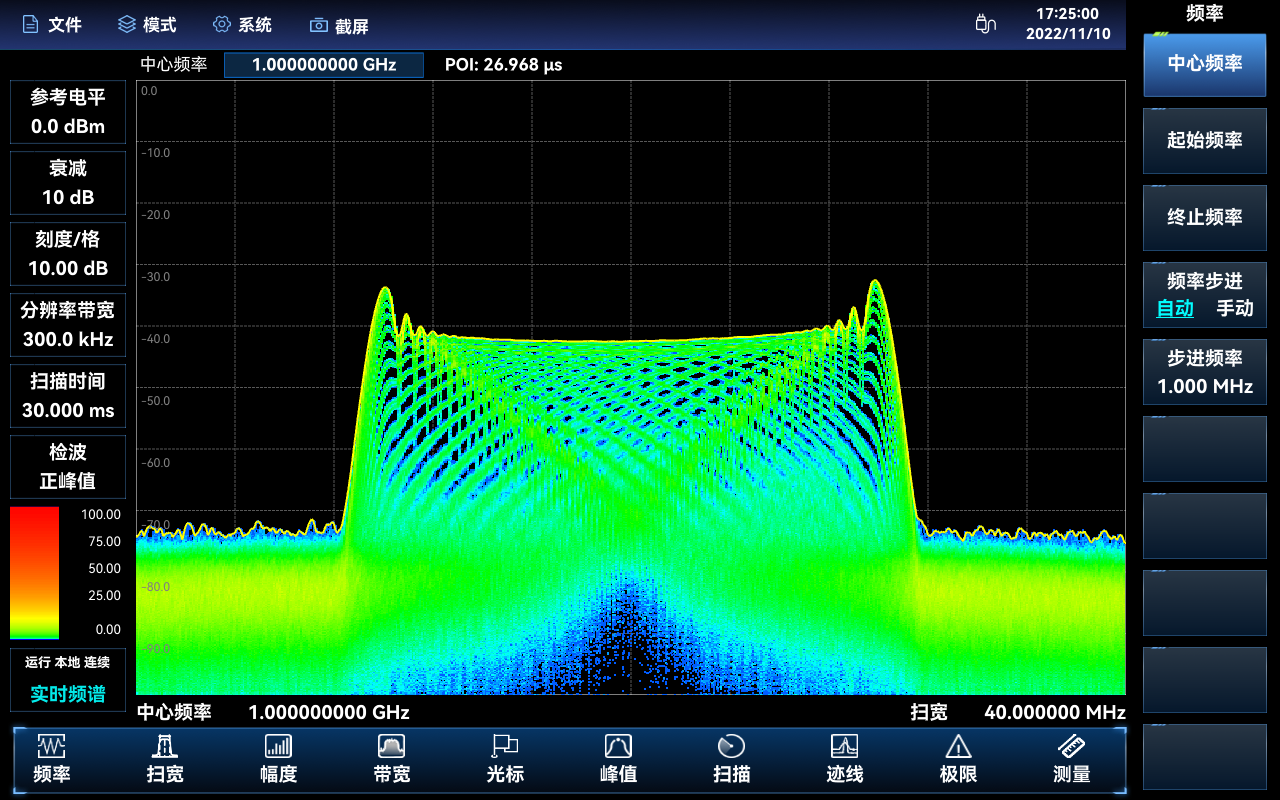

• 豐富的測量功能模式及選件-實時頻譜分析（選件）

  實時頻譜分析功能主要用於對瞬態時變信號、突發信號的捕獲和分析，實時分析帶寬支持40MHz，可實現瞬態信號數字餘輝和瀑布圖測量功能。

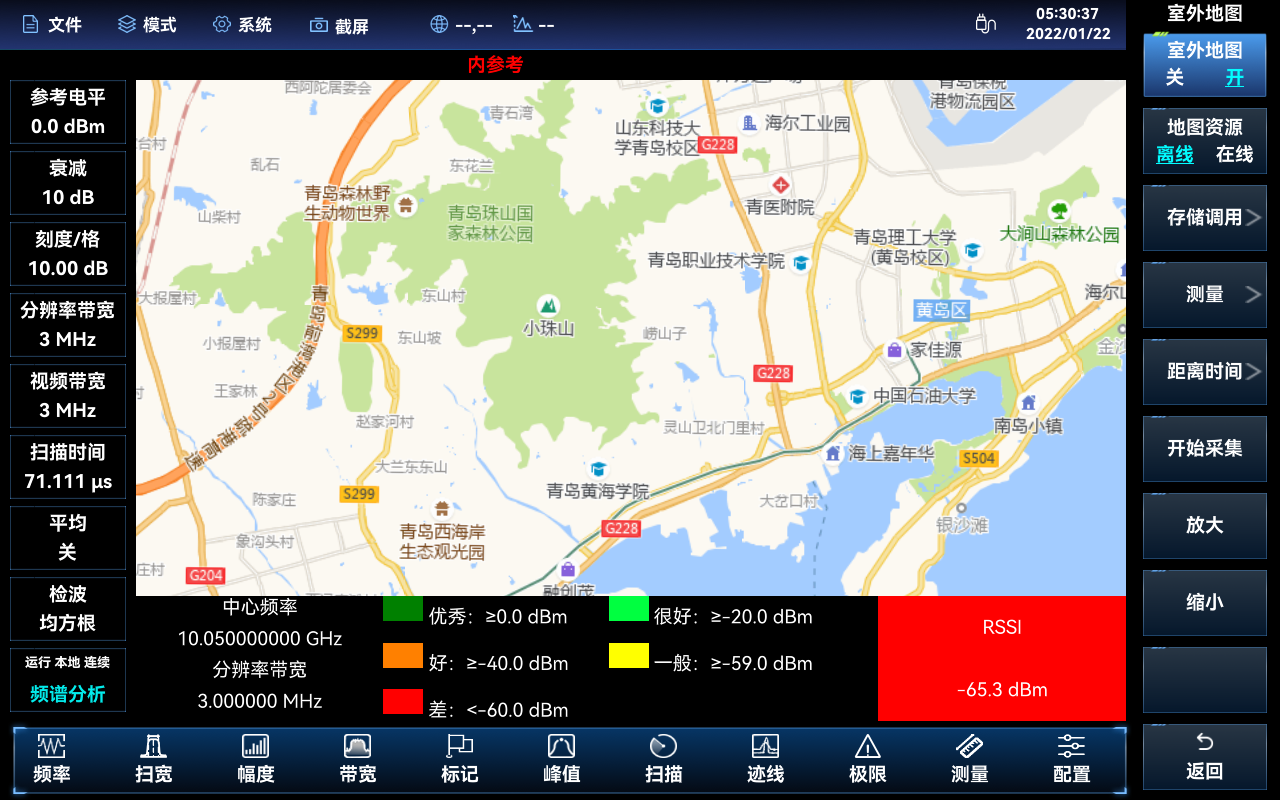

• 豐富的測量功能模式及選件-室外地圖（選件）

  室外地圖選件是在頻譜分析模式下的一項測量功能，可做幹擾信號的RSSI測試和鄰道功率比測試，並可依據時間或距離實時將測試結果標注在地圖上。地圖上標注的測試結果可保存到儀器，供後續調用查看。

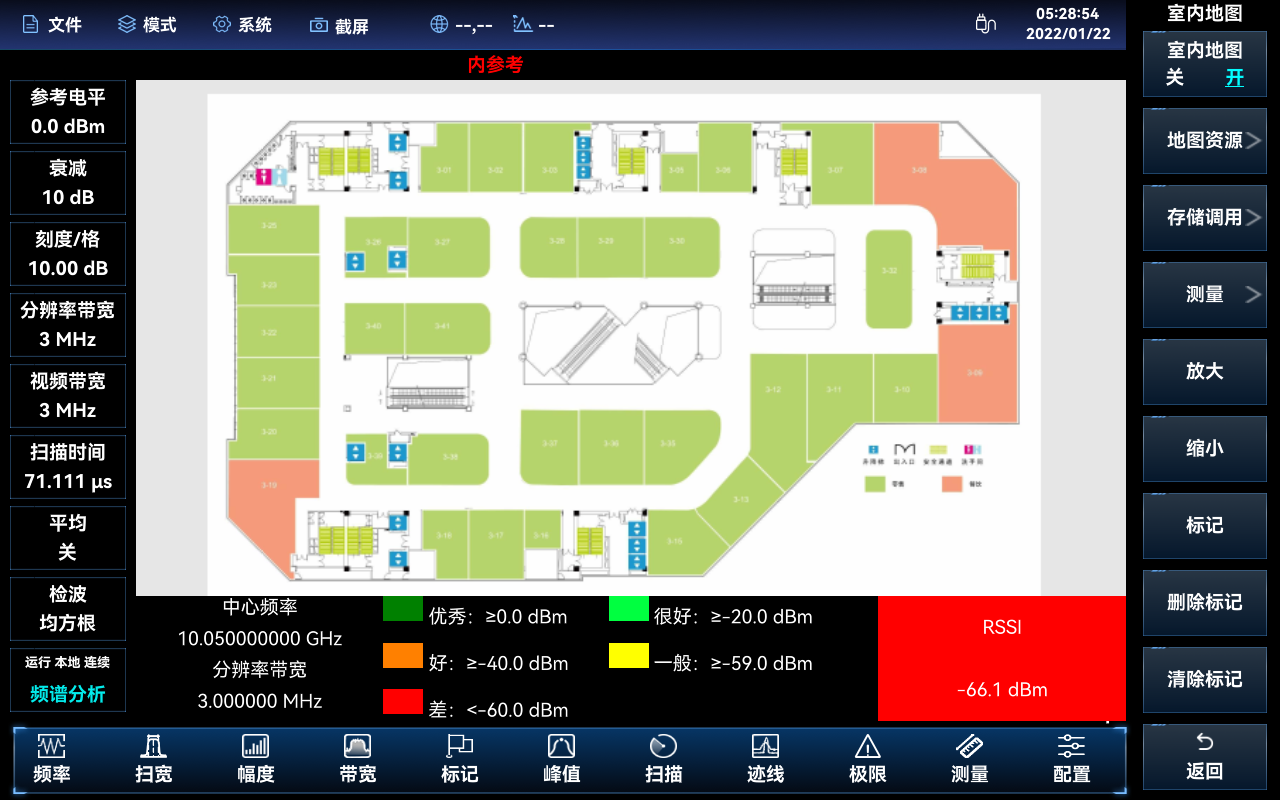

• 豐富的測量功能模式及選件-室內地圖（選件）

  室內地圖選件可做RSSI測試和鄰道功率比測試，由於室內無法收到GPS信號，因此用戶需手動移動位置並將測試結果標注在地圖上。地圖上標注的測試結果可保存到儀器，方便以後調用查看。用戶可以通過專用軟件（隨選件贈送）將圖片格式的平麵圖轉為瓦片圖存儲至儀器。

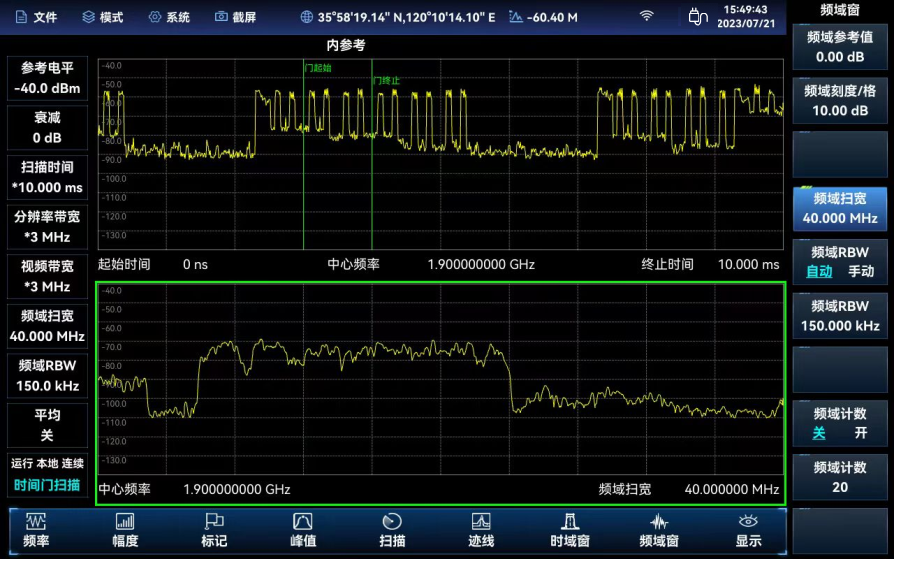

• 豐富的測量功能模式及選件-時間門功能（選件）

  時間門掃描功能用於對時分信號進行幹擾排查，時間門掃描功能分為時域窗口和頻域窗口，時域窗口中可以通過設置【門延遲】和【門寬度】選取特定時間段的信號，選取信號的頻域結果會在頻域窗口中顯示，時間門掃描模式是零掃寬狀態，搭配各種參數設置可從時域上區分TDD信號中的上行幀和下行幀，通過設置【門延遲】和【門寬度】可以將上行信號選取出來，從而達到“過濾”下行信號的效果（下行信號會對幹擾信號查找帶來影響）。

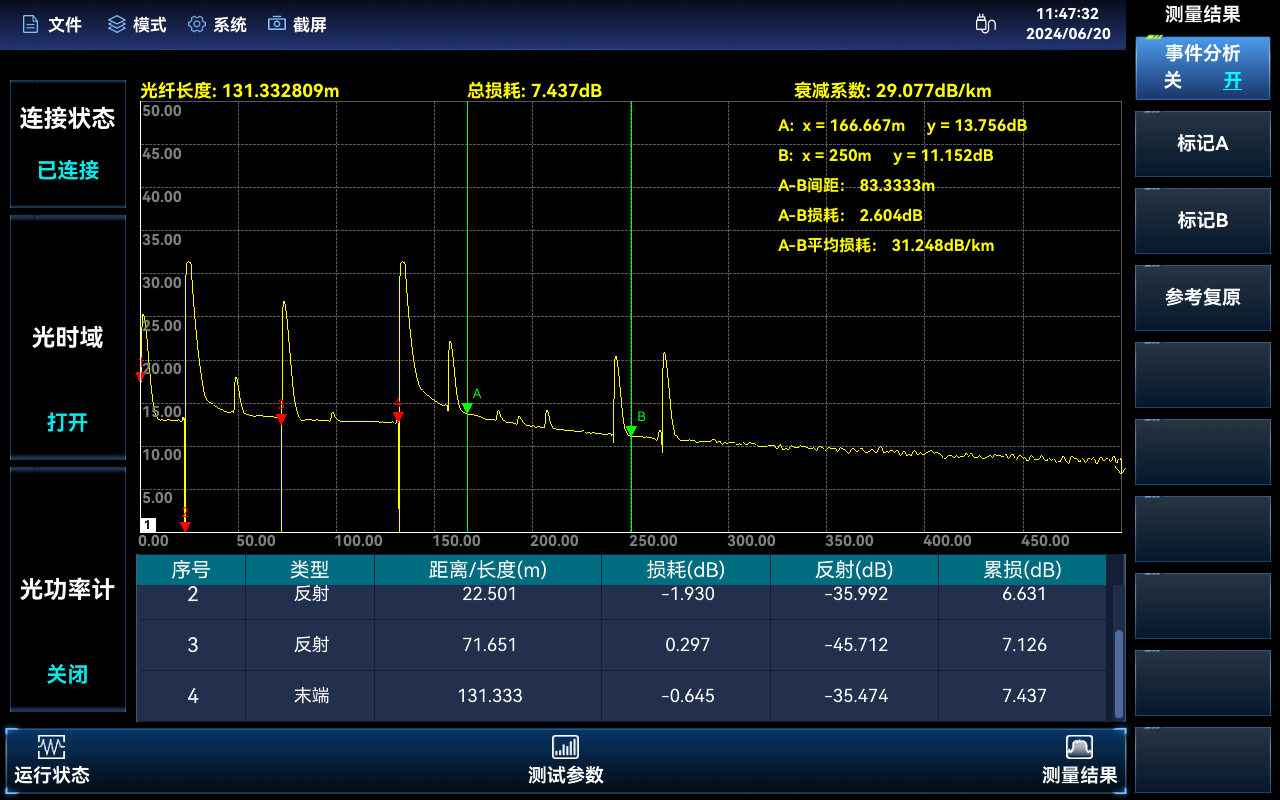

• 豐富的測量功能模式及選件-光時域反射計（選件）

  4959B/D/E/G/H/K微波綜合測試儀的光時域反射計功能通過外接USB光時域反射計，可以實現光纖故障點定位和分析，可以實現光功率測量。
