函數/任意波形發生器

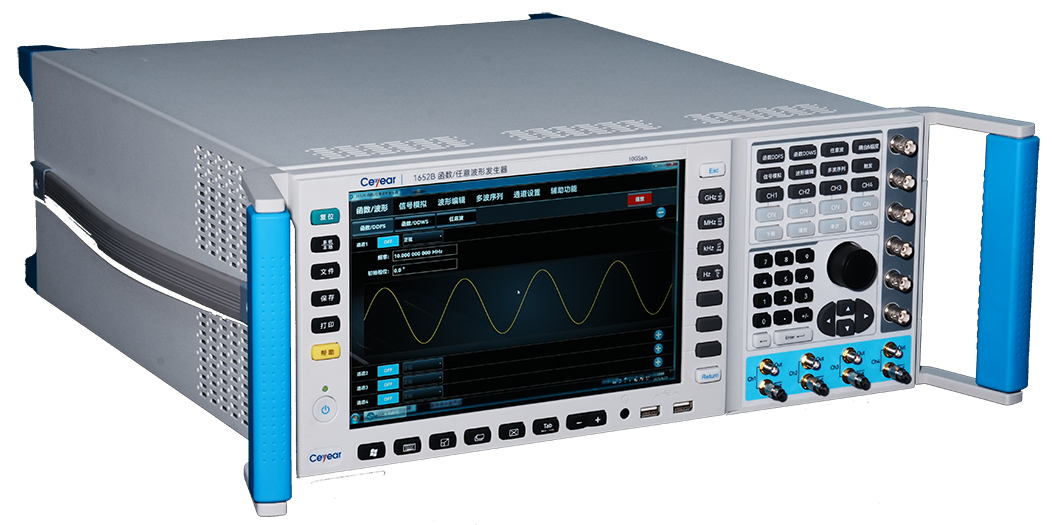

1652B 函數/任意波形發生器
- 技術文檔

  技術文章
  案例研究
  厚樣
  用戶手冊
  選購指南
  編程手冊
  視頻
  數據手冊
- 加入對比
- 配置選件
- 獲取報價

產品綜述

1652B函數/任意波形發生器采樣率5GSa/s（插值到10GSa/s），垂直分辨率16bits，最高輸出頻率4GHz，雙通道、四通道可選，存儲深度2G點/通道。可以實現常規函數波形產生、可編輯任意波形發生、環境信號模擬發生、I/Q矢量基帶信號產生等，內置任意波形編輯軟件功能，支持定時播放、外觸發播放、循環播放等多種播放方式，每次播放的次數可自定義，並支持通道間同步、多台儀器間的同步等。主要用於通信、導航等設備以及半導體芯片的測試與試驗，亦可為相關電子設備的調試提供函數激勵信號。

功能特點

主要特點

（1）寬帶可編程信號輸出：最高輸出頻率分別達到4GHz
（2）豐富的函數波形生成：正弦、方波、脈衝、PWM、三角、鋸齒、直流等
（3）同步Mark輸出：每通道最多兩個Mark輸出，Mark輸出的高、低電平分別可調
（4）優秀的輸出抖動與過衝抑製
（5）優秀的寬帶信號輸出平坦度
（6）通道間輸出同步
（7）多種播放方式：定時播放、外觸發播放、循環播放、單次播放等多種播放方式
（8）單次播放次數可設：1～65530
（9）支持網口程控
豐富的函數波形生成

支持DDFS與DDWS兩種方式，DDFS方式與常規DDS函數發生器原理一致，DDWS采用逐點方式生成函數波形（任意波形播放方式），支持觸發播放、上升/下降邊沿獨立可設等。

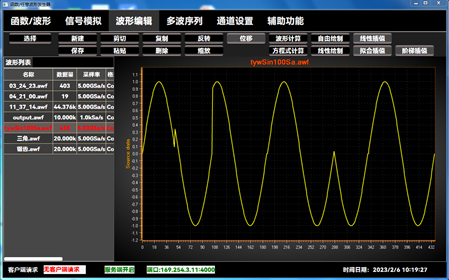

寬帶任意波形生成

支持任意波形曲線繪製和編輯，具備同步Mark輸出、多種觸發以及播放方式。

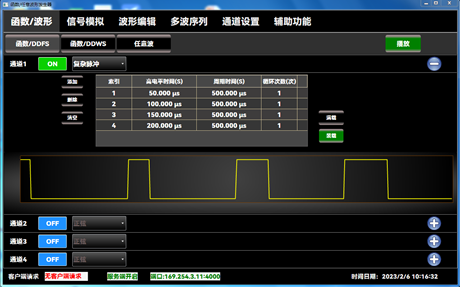

可編輯脈衝信號發生

支持用戶自定義的非常規脈衝信號生成，最多可設置包含511個子脈衝，每個子脈衝的周期、高電平時間、重複次數可設。

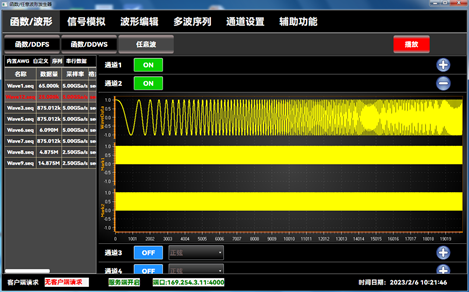

內置波形編輯軟件

提供IQ、中頻/射頻、脈衝雷達等多種信號編輯生產功能，支持任意波形曲線繪製。
