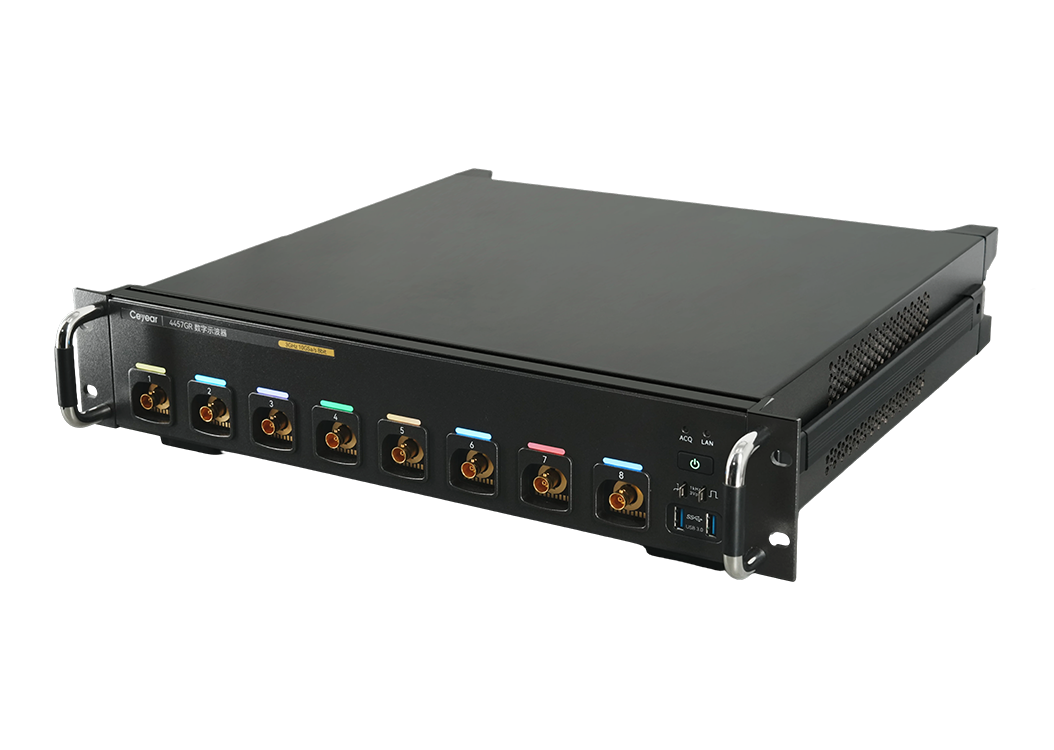

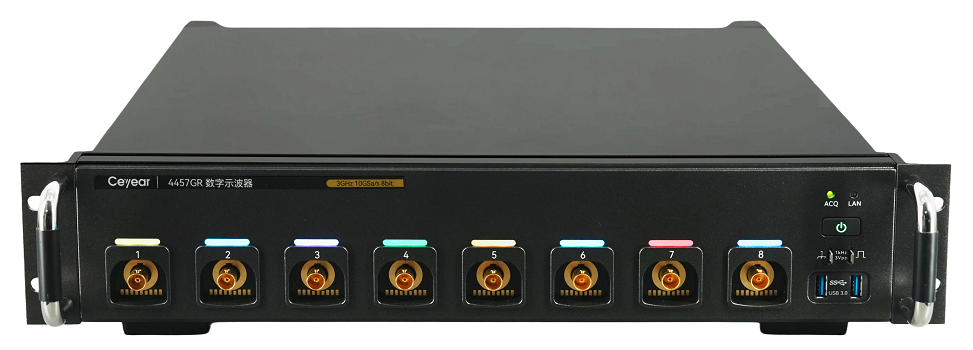

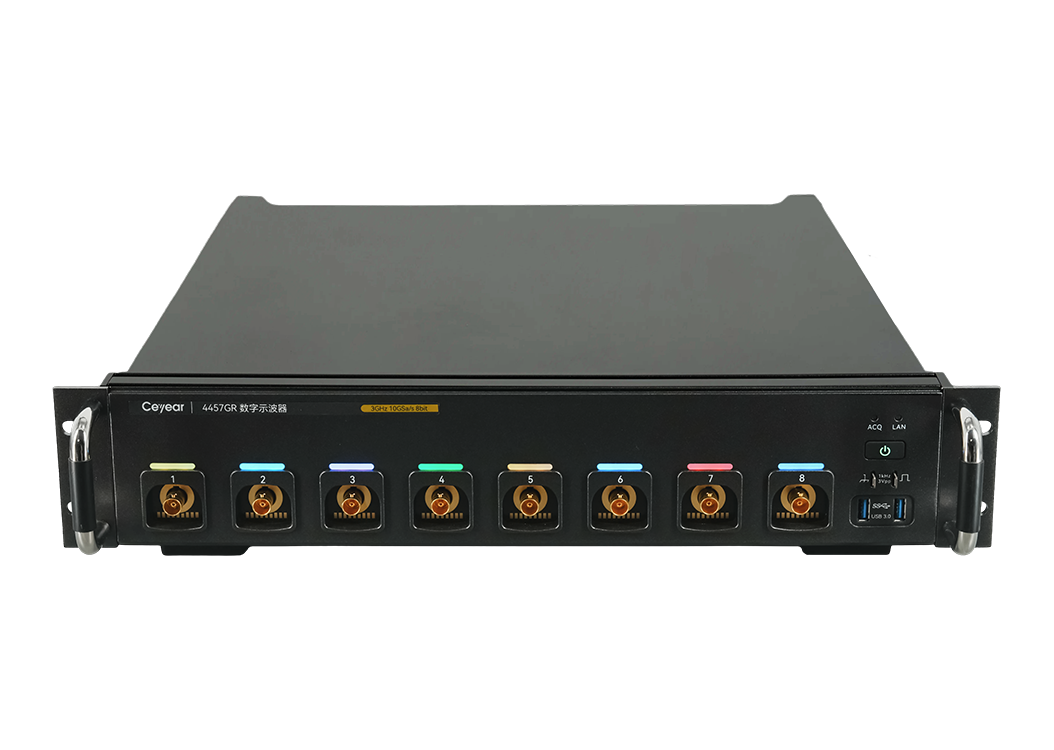

產品綜述
4457R係列數字示波器產品包含4個產品型號4457DR/ER/FR/GR，產品帶寬從從500MHz到3GHz，最高采樣率10GSa/s，垂直分辨率8bit，最大存儲深度2Gpts，最快波形捕獲率60萬個波形/秒，獨創的Any Acquire技術，為用戶提供全新的示波器使用體驗。
4457R係列數字示波器集示波器、總線分析儀（選配）及數字電壓表等多種儀器於一體，具有波形自動設置、參數自動測量與統計、光標測量、數學運算、波形錄製與回放、串行總線分析（選配）、極限模板測試（選配）、功率測量與分析（選配）、眼圖及抖動分析（選配）等功能，支持以太網程控，方便您集成開發使用。
功能特點
-
主要特點
● 多合一儀器
示波器、總線分析儀、及數字電壓表多合一，提供更多的測試功能，幫助您輕鬆應對各種挑戰。
● Any Acquire 技術
獨創的任意捕獲技術，為您提供更高的采樣率、更快的波形捕獲率、更炫麗的顯示、更深的存儲、更精確的數字觸發以及更全麵的分析。
● 豐富的探頭選件
支持無源探頭、高壓單端探頭、高壓差分探頭、電流探頭及有源探頭，滿足您不同場合的探頭測試需求。
● 高清顯示接口，可外接高清晰顯示器
DP和VGA高清顯示接口，分辨率高達1920×1080。

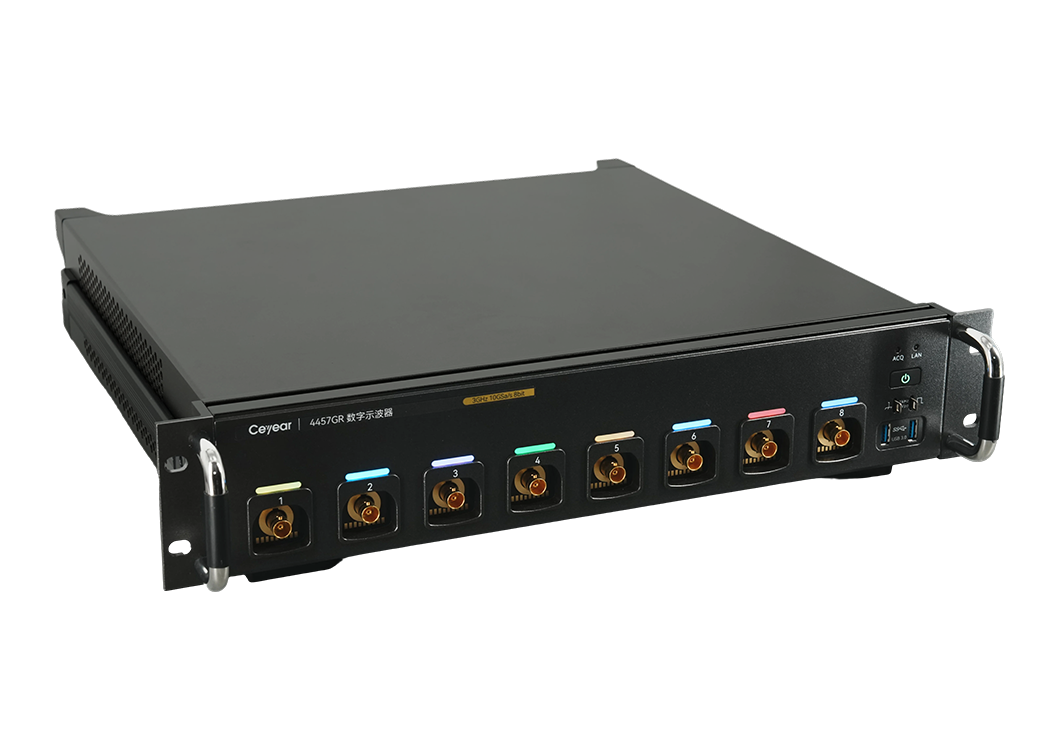

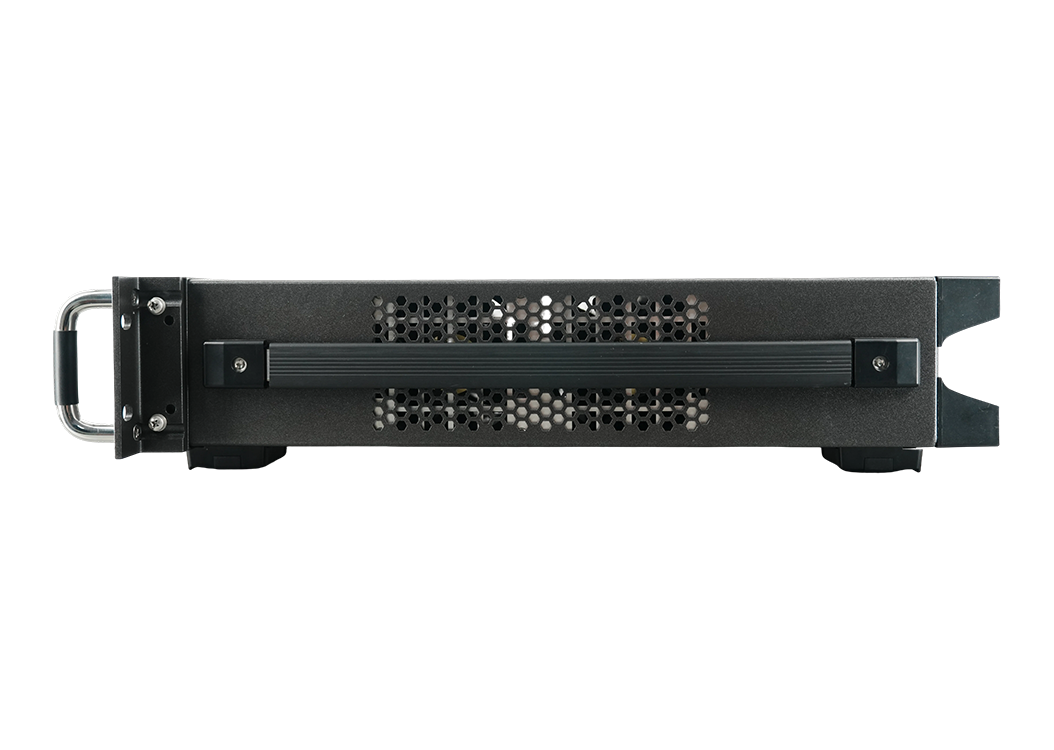

● 上架式結構、豐富的外設接口
上架式結構，2U標準機架安裝，外設接口豐富。
-

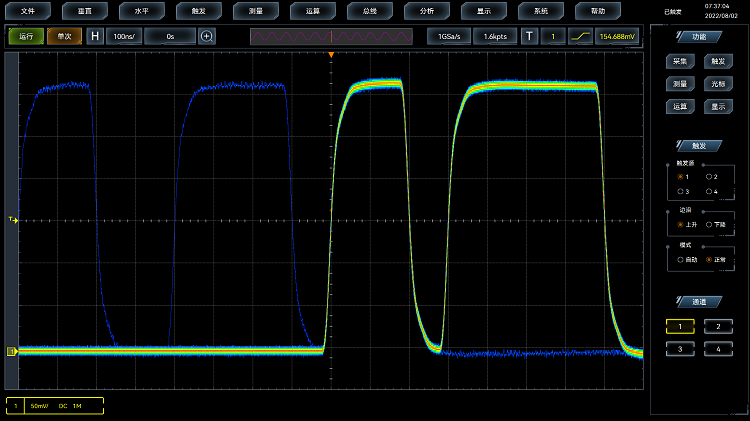

高達60萬個波形/秒的波形捕獲率，10GSa/s的采樣率，快速發現和捕獲偶發事件
示波器高達60萬個波形/秒的波形捕獲率，10GSa/s的采樣率，極大提高了毛刺和偶發事件捕獲的概率，讓您在更長的采集時間內查看到更多的波形細節。
-

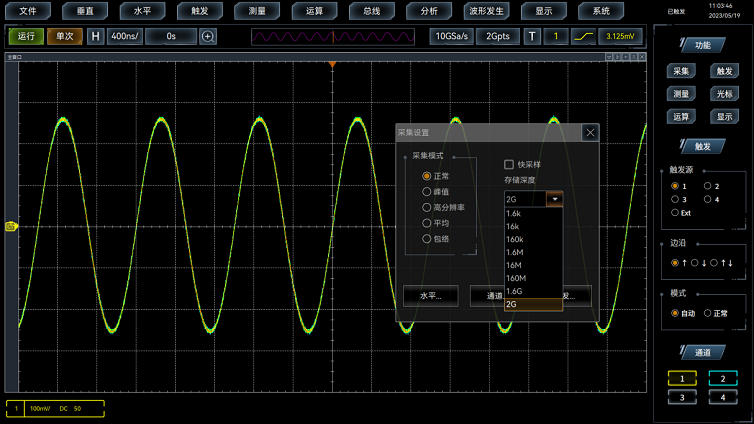

最高2Gpts的深度存儲，保持更長記錄時間，分段存儲，更有效地捕獲和存儲重要的信號
2Gpts的深度存儲器，示波器在慢時基檔位下依然保持高的采樣率和快的波形捕獲率。全硬件視窗擴展，可局部放大觀察波形的細節，為您提供波形全局與細節的同步顯示。
4457R係列示波器標配了分段存儲器采集，即使示波器工作在深度存儲模式下，依然可以保持快速的響應速度和屏幕更新率。
-

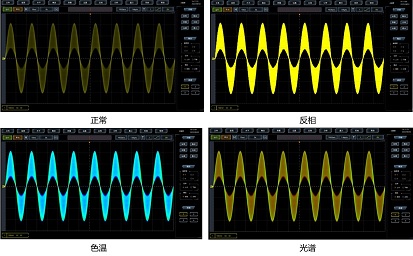

256級灰度等級及四種波形色彩顯示，超凡的視覺體驗
4457R係列示波器采用數字熒光三維顯示技術，通過顏色的亮暗或冷暖來表示事件發生的概率，並提供正常、反相、色溫、光譜等4種波形色彩，增強了查看偶發事件的能力。
-

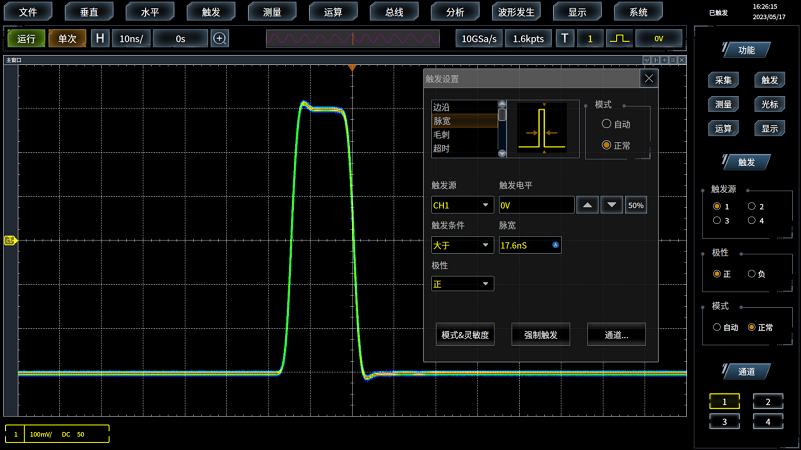

豐富的觸發功能，精確的數字觸發，準確鎖定觸發事件
4457R係列示波器提供一套豐富的觸發功能，含邊沿、邊沿跳變、雙邊沿時間、雙邊沿事件、毛刺、脈寬、矮脈衝、超時、碼型、狀態、建立保持、窗口、猝發脈衝、區域觸發（可視觸發）等，為您在紛繁複雜的采樣信息中迅速鎖定感興趣的事件。
4457係列示波器采用精確的數字觸發技術，直接對ADC采集樣本進行觸發點測定，能抑製幹擾信號影響，迅速鎖定觸發事件，為示波器準確的顯示和分析信號奠定基礎。數字觸發的觸發靈敏度最高0.1格。
-
強大的計算分析工具，為您提供深層次的數據挖掘與分析

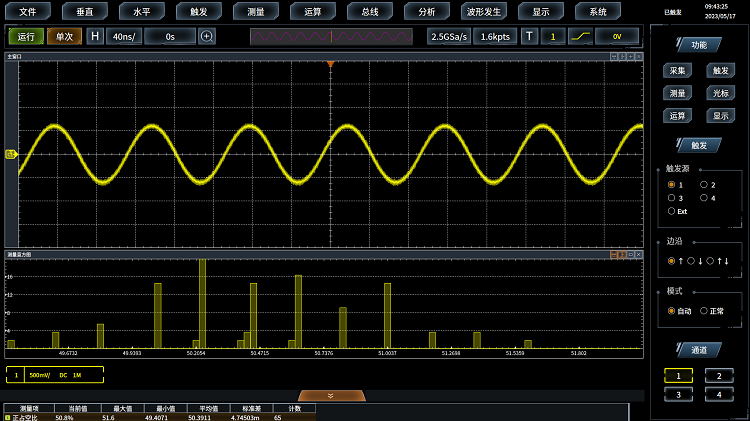

4457R係列示波器提供一套完善的分析工具，包括基於波形的光標和基於屏幕的光標、數學運算、硬件參數測量、FFT分析、直方圖統計等，為您提供深層次的數據挖掘與分析，從而滿足您多方位的測量分析需求。
-
豐富的波形錄製與回放、極限模版、功率測量、波特圖分析功能
4457R係列示波器提供豐富的波形錄製與回放、極限模版、功率測量功能，為您提供強大的數據分析能力，全麵滿足測量分析需求。

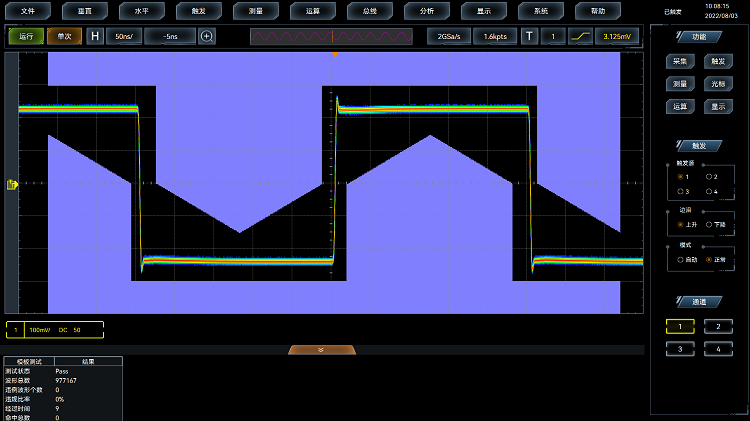

波形錄製與回放功能用於波形的實時錄製，回放查看波形細節；極限模板測試內置標準模板，用戶也可進行模板自定義，進行通過性測試；功率測量功能可用於電源質量、開關損耗、諧波、波紋、安全作業區等測試。
-

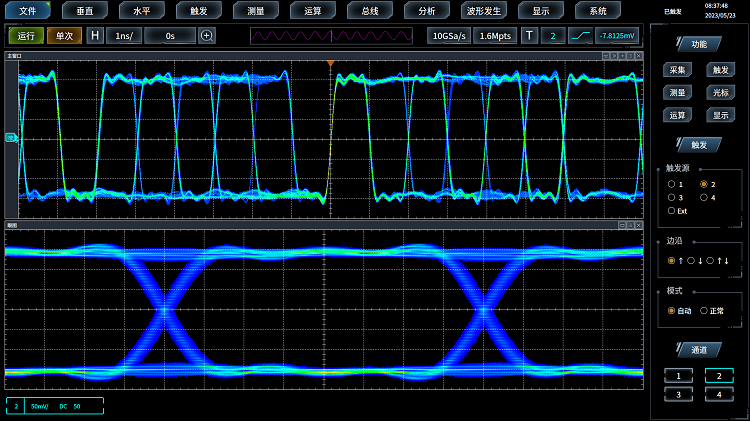

強大的眼圖與抖動分析功能，進行眼圖參數測量和深入的抖動分析
4457R示波器具有強大的眼圖與抖動分析功能，可以對每次捕獲的全部UI，快速疊加顯示眼圖，進行眼圖參數測量。同時進行深入抖動分析，顯示出時間間隔誤差（TIE）的直方圖，頻譜圖和趨勢圖，對抖動分解計算出其各分量的大小，並繪製出浴盆曲線。
-

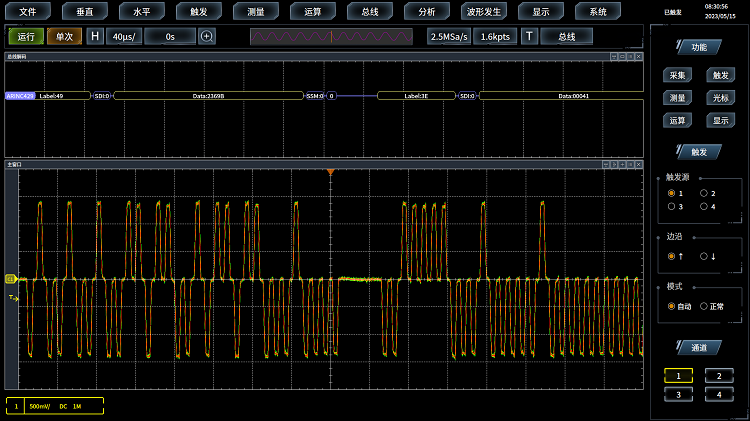

支持多種總線的全硬件解碼與分析
總線分析儀支持 I2C、SPI 、CAN、LIN、FlexRay、RS232、USB、Audio、MIL-STD-1553、ARINC429等多種總線的自動觸發和分析，提供諸如嵌入式、汽車、計算機及音頻等串行總線的測試解決方案，基於FPGA的全硬件解碼技術，具有強大的串行總線觸發與分析能力，增強了捕獲偶發性串行通信誤碼的概率。
除了提供傳統的數字視圖外，還提供更高級別的總線視圖顯示，還可以采用帶有時間標記的事件表形式查看捕獲的總線包。
-

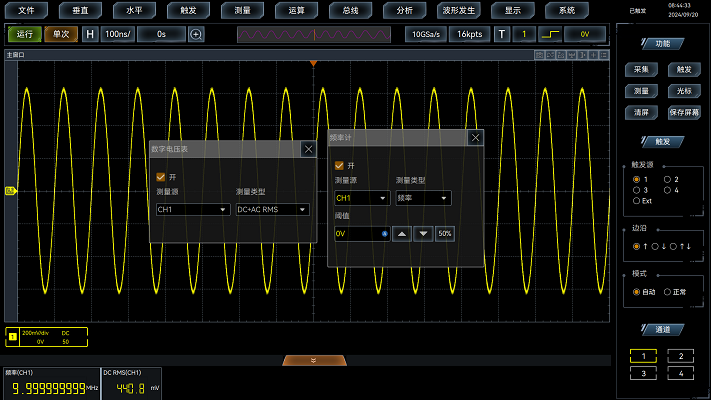

集成數字電壓表和頻率計數器功能
集成了4位數字電壓表和8位頻率計數器功能，實現電壓及頻率的高精度測量。
-

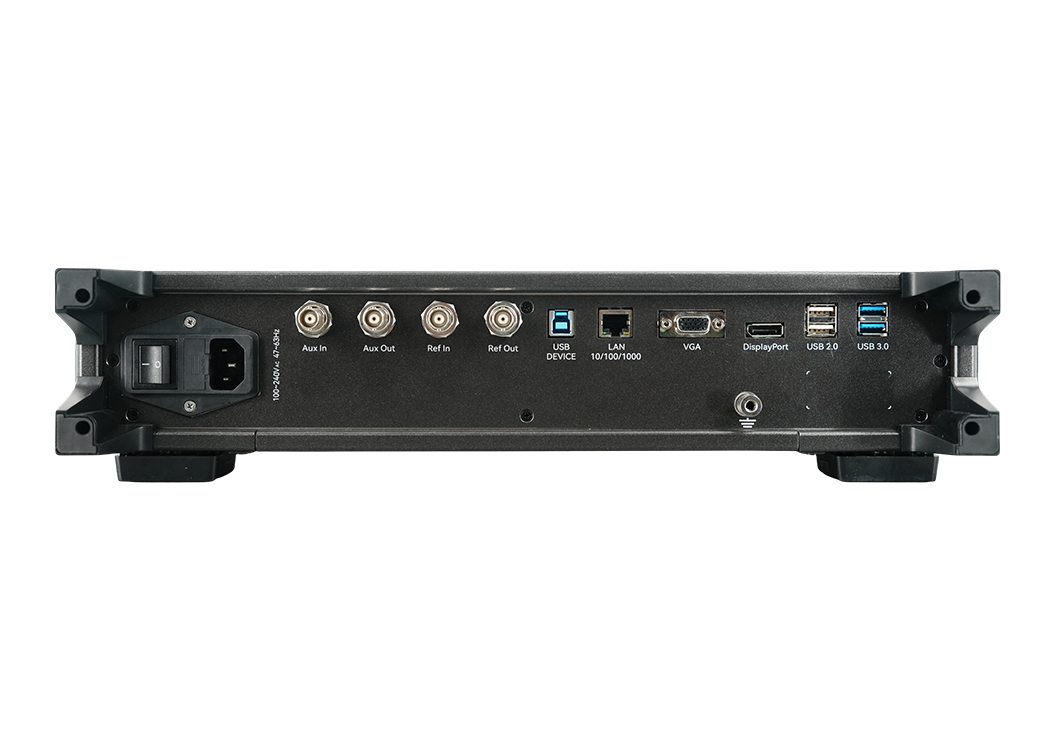

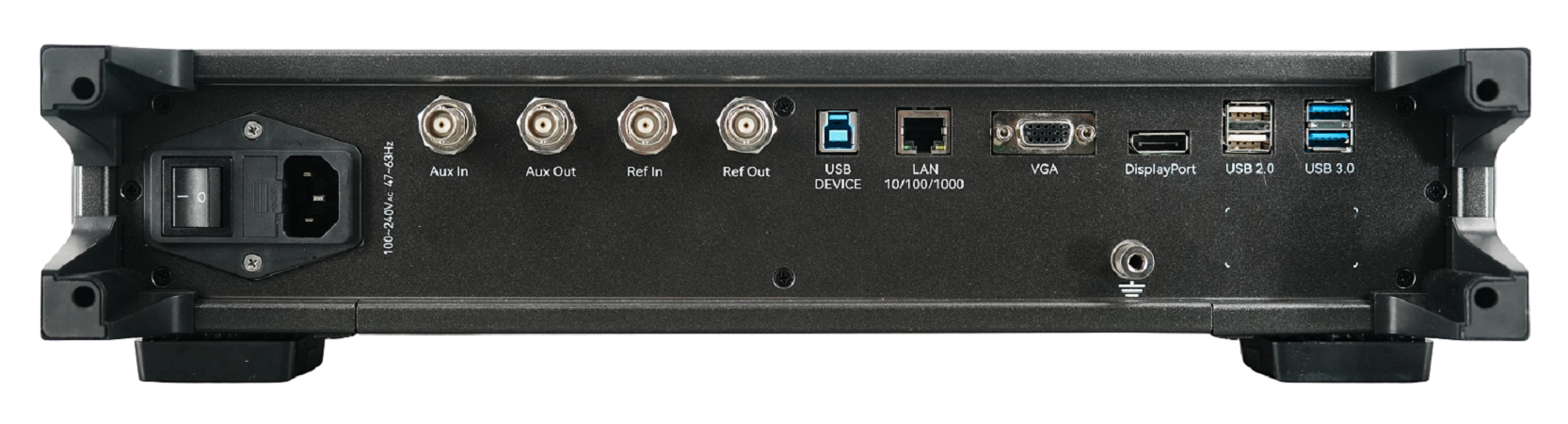

標準的2U機架，豐富的外設接口，強大的連接能力
標準2U機架安裝，提供豐富的外設接口，可通過以太網端口簡便地連接到網絡，實現網絡的遠程程控，便於功能擴展和係統的組建。
