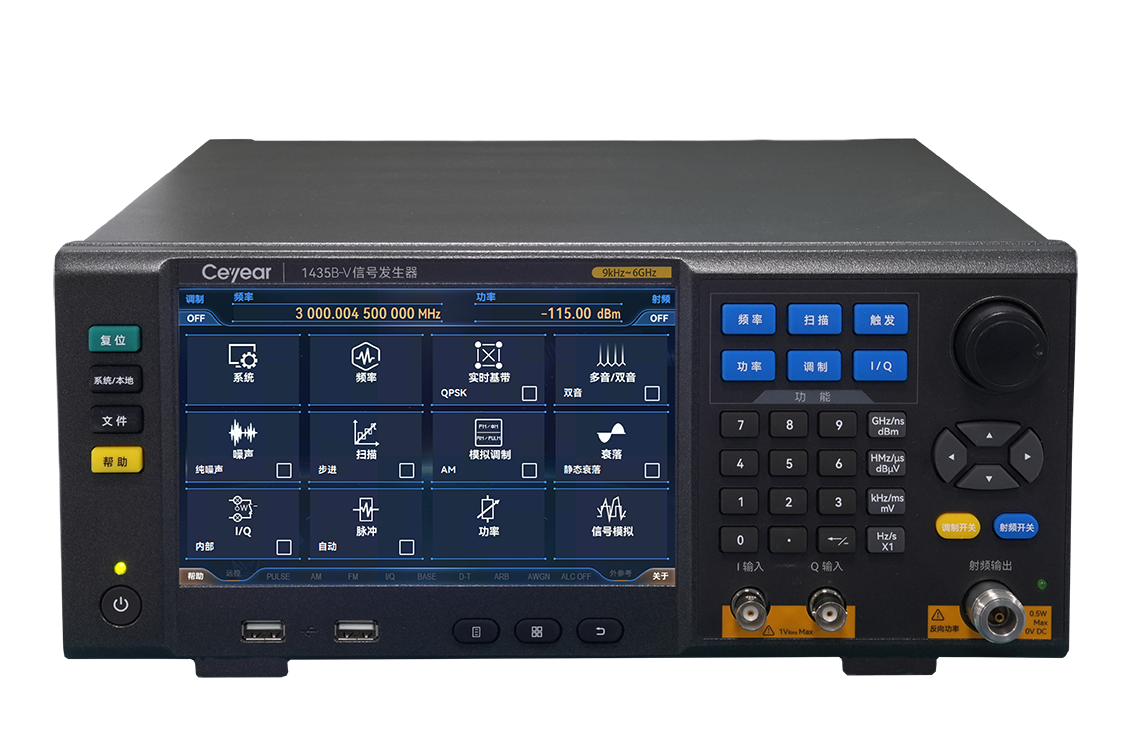

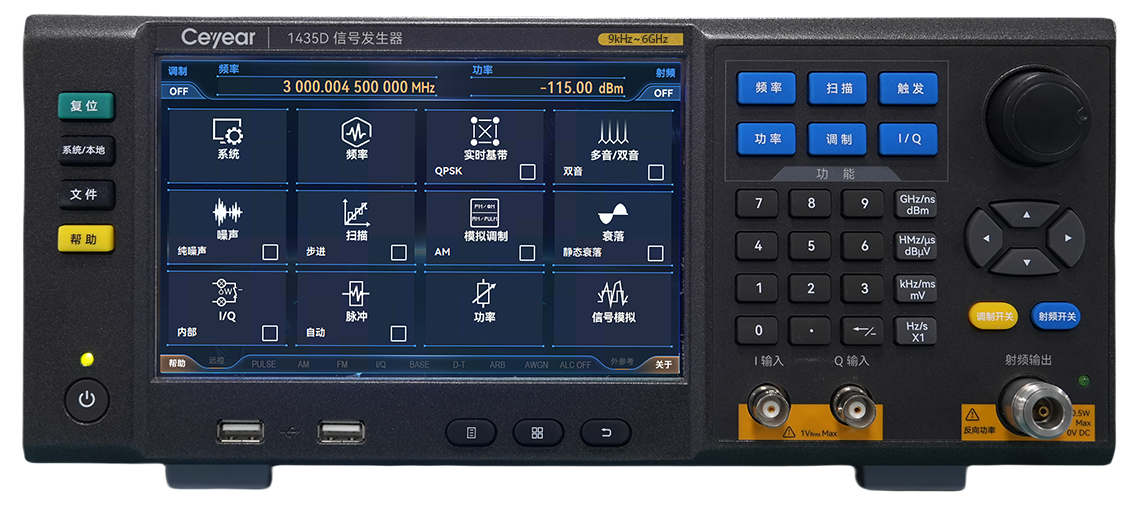

1435-V（V）係列信號發生器
-
技術文檔
-
配置選件
-
獲取報價
-
產品綜述
1435係列矢量信號發生器性能優良，頻率範圍覆蓋9kHz～3GHz/6GHz/13GHz/20GHz/45GHz，齊全的數字調製樣式，標配120MHz調製帶寬，搭配200MHz/500MHz/800MHz調製帶寬選件，可滿足多種寬帶數字調製信號的模擬需求。支持5種格式的任意波調製，可以根據用戶需要編輯、下載配置所需的波形，完成各種信號模擬，滿足各種複雜信號的測試需求；其基帶信號發生器設置簡單、性能優異，支持PSK、QAM、FSK、MSK等超過20種格式的通用數字調製信號的實時發生；具有優良的頻譜純度，單邊帶相位噪聲1GHz載波@10kHz頻偏-136dBc/Hz，6GHz載波@10kHz頻偏-122dBc/Hz，10GHz載波@10kHz頻偏-118dBc/Hz，20GHz載波@10kHz頻偏-112dBc/Hz，40GHz載波@10kHz頻偏-106dBc/Hz；具有高功率輸出和大動態範圍，最大輸出功率可達19dBm@3GHz，15dBm@40GHz，輸出功率動態範圍大於150dB；具有7寸高靈敏度觸摸LED屏、同時支持觸摸屏、麵板按鍵、旋轉按鈕、外接鼠標鍵盤等多種操作方式，操作體驗全麵升級；3U便攜式機箱結構，體積小重量輕，便於攜帶。1435矢量信號發生器在緊湊的空間內實現優異的性能，支持LAN、GPIB多種控製接口，並提供IVI-C/COM驅動，既可以滿足設備研發階段對高性能測試需求，也可以滿足生產階段對高效率測試需求。
主要特點:
高兼容性任意波數據格式下載
齊全的通用數字調製樣式
支持用戶自定義仿真數據下載播放，可產生5GNR、LTE、WCDMA、GSM、WLAN、藍牙等多種通信協議信號
優良的相位噪聲
高輸出功率
體積小重量輕
高靈敏度LED觸屏
功能特點
-

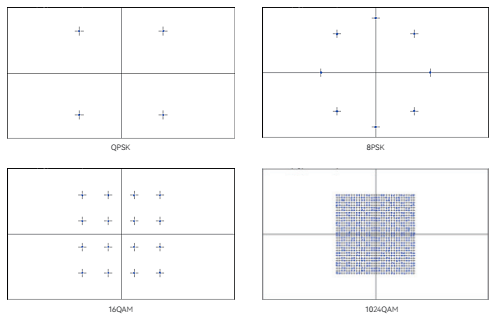

齊全的通用數字調製樣式
1435係列矢量信號發生器可支持涵蓋PSK、QAM、FSK、MSK等超過20種格式的通用數字調製信號的實時發生。
-

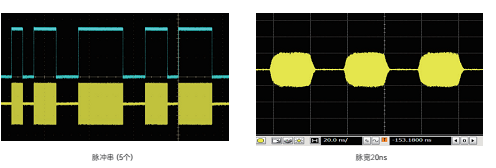

高性能脈衝調製
脈衝開關比大於80dB，上升下降時間小於10ns，選用窄脈衝選件H04，最小脈寬20ns，脈寬範圍20ns～42s-10ns，步進10ns，具備雙脈衝、脈衝串、重頻參差、重頻抖動、重頻滑變等複雜脈衝調製功能，支持門控、外部等多種觸發方式。
-

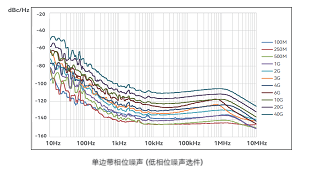

優良的相位噪聲
1435係列矢量信號發生器提供兩檔相位噪聲供用戶選擇，標配單邊帶相位噪聲-100dBc/Hz（6GHz@10kHz），-95dBc/Hz（10GHz@10kHz）；選用低相位噪聲選件，單邊帶相位噪聲低至-123dBc/Hz（6GHz@10kHz，測量值），-120dBc/Hz（10GHz@10kHz，測量值）。用戶可根據實際需求選擇相位噪聲檔，實現較高性價比。
-

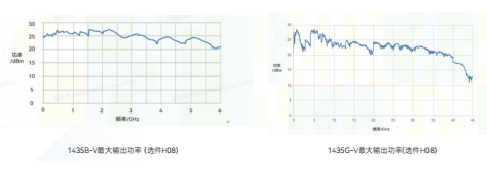

高輸出功率
通過選配H08大功率輸出選件，1435A-V/B-V輸出功率實測值均在20dBm以上，在需要大功率激勵信號的測試場合，使用1435矢量信號發生器無需外接放大器，即可得到所需測試信號。
-
任意波數據播放
1435係列矢量信號發生器支持Binary存儲格式的任意波數據直接下載播放，支持用戶自定義任意波數據變采樣率播放功能，具備2G樣點的存儲深度。

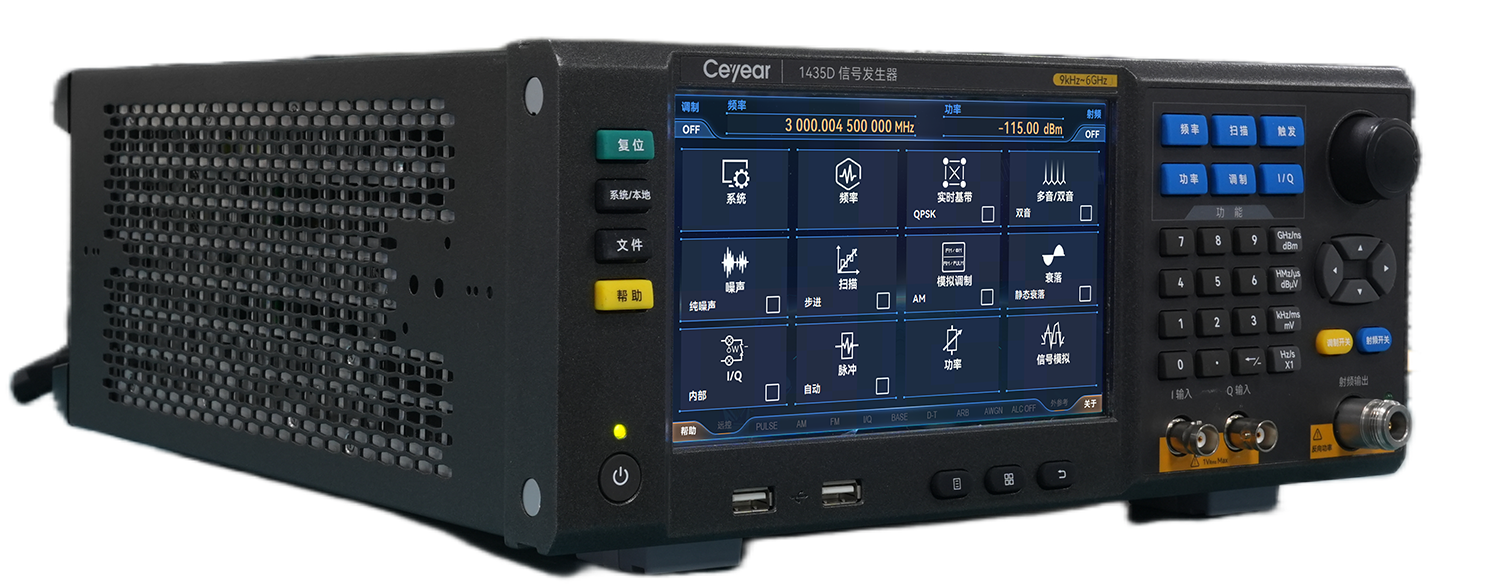

體積小重量輕
采用3U高便攜式機箱設計，重量和體積相比台式儀器大大減小，全係列最重機型12.9kg，最輕機型7.8kg。
高靈敏度LED觸屏
7寸寬LED顯示器，800×480像素分辨率，清晰地展現儀器狀態信息，電容屏配合量身定製的窗口界麵，觸控靈敏準確。除了觸屏，還可以通過麵板按鍵、帶回車功能的旋轉按鈕、外接鍵盤鼠標等方式對儀器進行操作，方便快捷任您選擇。
