技術規範
項目 名稱 | 指標要求 | 備注 |

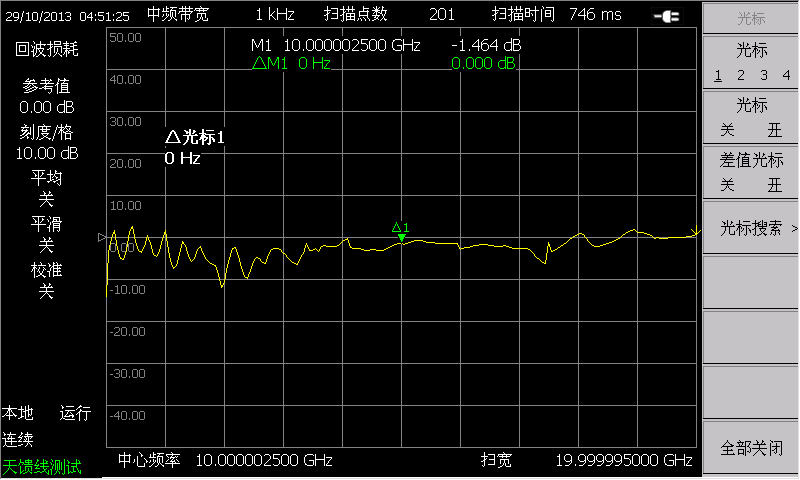

天線與傳輸線測試 | 頻率範圍 | 1MHz～20GHz |
頻率準確度 | ±1×10-6 | |
頻率分辨率 | 10Hz | |
測量點數 | 11，21，51，101，201，501，1001 | |
有效方向性 | 32dB～42dB | |
有效源匹配 | 30dB | |
網絡分析 | 頻率範圍 | 1MHz～20GHz |
頻率準確度 | ±1×10-6 | |
頻率分辨率 | 10Hz | |
測量點數 | 11，21，51，101，201，501，1001 | |
中頻帶寬 | 10Hz～100kHz，以1-2-10步進 | |
有效方向性 | 32dB～42dB | |
有效源匹配 | 30dB | |
S21動態範圍 | 80dB～95dB | |
S21動態範圍 | 80dB～95dB | |

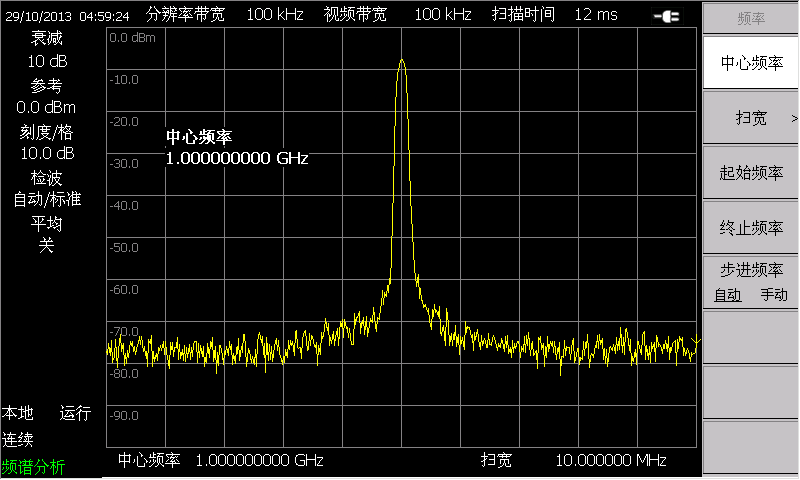

頻譜分析 | 頻率範圍 | 100kHz～20GHz（可調諧至9kHz） |
調諧分辨率 | 1Hz | |
掃寬 | 100Hz～20GHz，0Hz | |
分辨率帶寬 | 1Hz～3MHz，以1-3-10步進 | |
視頻帶寬 | 1Hz～3MHz ，以1-3-10步進 | |
邊帶噪聲 | ≤-97dBc/Hz@10kHz（載波1GHz） ≤-98dBc/Hz@100kHz（載波1GHz） ≤-105dBc/Hz@1MHz（載波1GHz） | |
顯示平均噪聲電平 | ≤-151dBm/Hz（10MHz～4GHz，前放開） ≤-133dBm/Hz（10MHz～8GHz） ≤-123dBm/Hz（8GHz～20GHz） | |
絕對幅度準確度 | ±2.0dB（20℃～30℃，輸入0dBm～-50dBm） ±2.7dB（0℃～50℃，輸入0dBm～-50dBm） | |
剩餘響應 | ≤-80dBm | |
參考電平範圍 | -80dBm～+30dBm | |
輸入電壓駐波比 | ≤1.7：1（≤6GHz，典型值） ≤2.1：1（＞6GHz，典型值） | |

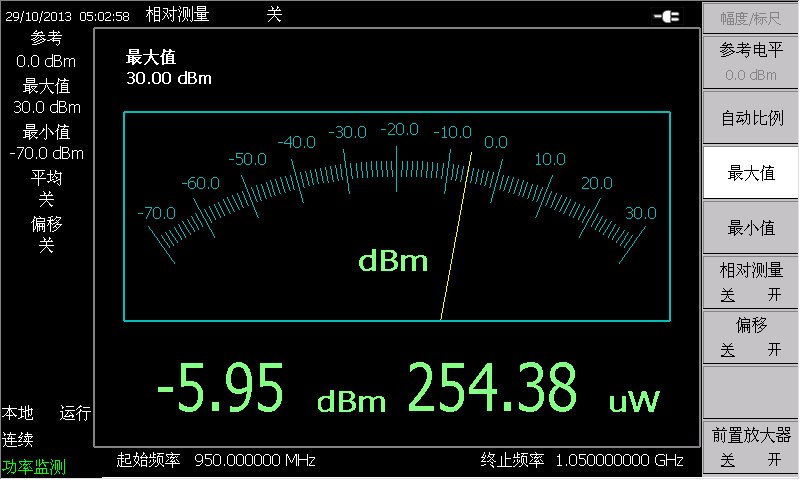

功率測量 （選件） | 頻率範圍 | 需要外部功率探頭， 10MHz～18GHz（型號：87231） 50MHz～26.5GHz（型號：87232） 50MHz～40GHz（型號：87233）
|
功率範圍 | -60dBm～+20dBm | |
功率線性度 | +10dBm～+20dBm：±0.21dB -40dBm～+10dBm：±0.12dB/10dB -60dBm～-40dBm：±(0.12dB/10dB+零點設置典型不確定度)
| |
頻率測量 | 頻率範圍 | 100kHz～20GHz |
頻率分辨率 | 1Hz | |
頻率準確度 | ±[讀出頻率×（1×10-6（23℃）+10-6/10℃）+10Hz] | |
靈敏度 | -40dBm | |
接口 | 電纜和天饋線測試接口 | N型（陰） |
矢網分析測試接口 | N型（陰） | |
頻譜分析測試接口 | N型（陰） | |
控製接口 | USB、LAN | |
工作溫度 | 0℃～+50℃ | |
儲存溫度 | -40℃~ +70℃ | |
尺寸 | 最大外形尺寸：330mm（寬）×230mm（高）×120mm（深） | |
重量 | 不超過5kg | |
電源要求 | 交流電源 | 220V~ ±10％，50Hz±5％ |
內置電池組 | 標稱電壓10.8V，連續工作時間≥3h | |
功耗 | ≤28W | |
冷卻方式 | 內部風冷 |
