產品綜述

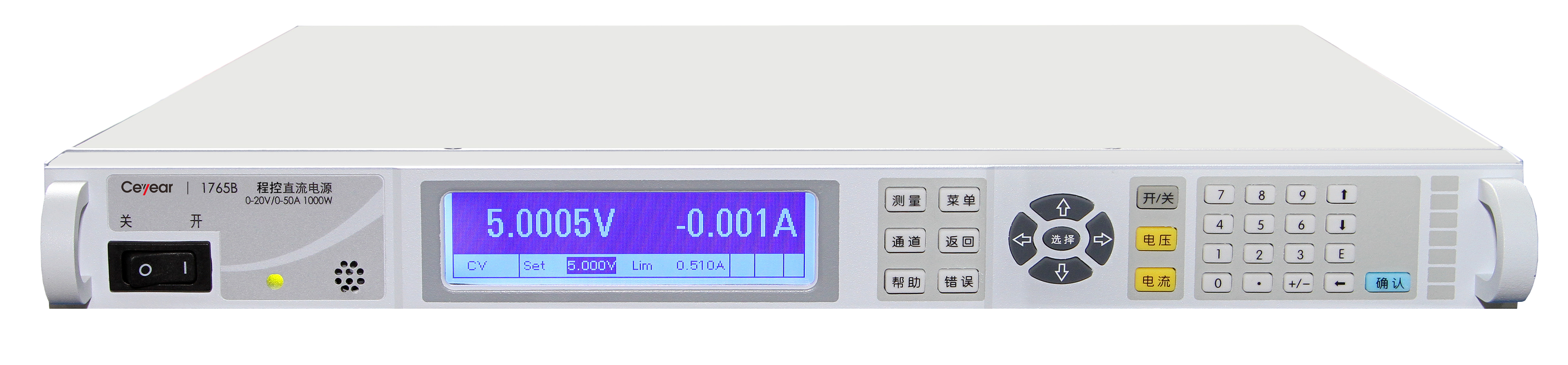

1765係列程控直流電源主要用於儲能設備係統的測量分析和自動測試係統的加電測試。作為一種雙象限直流電源，將電源輸出和功率吸收的功能完全集成到單一係統中，可實現電源與負載功能的無縫轉換，解決雙向能源係統和器件的跨象限快速充放電的測試難題；作為一種高性能電源係統，可為係統測試提供高精度、低噪聲的電源供電，滿足高速、複雜的自動測試需求。
1765程控直流電源共含有5種高性能電源整機和1種功率耗散器，具有高達80V、100A和1000W的雙象限電流輸出和吸收能力。電源具備出色的速度、精度和高級編程能力，同時具備多種保護和快速編程能力，可以提升係統開發的便捷性，並顯著降低測試風險.。電源具有先進的測量性能，可進行精確的電壓、電流、功率、電量和能量測量，是雙向和再生能源係統和器件在研製、生產、檢驗和維護等階段必備的儀器。
功能特點
-
主要特點
適合研發、設計驗證和製造中的ATE係統
尺寸小：1U機箱空間中實現1kW高性能輸出
雙象限係統：跨象限無縫切換，適用於電池快速充放電，搭配功率耗散器選件，可以將電流吸收的能力提升到100%
輸出電阻編程功能：適應電池仿真測試需求，可以模擬多種電池的工作狀態
高性能輸出：適應關鍵性測試的高性能要求
快命令處理時間可提高測試吞吐率
快速CC/CV模式轉換，可設置的電壓和電流優先模式，避免電壓或電流過衝
串聯並聯輸出功能，主從模式支持並聯，主動均流，擴展輸出能力
存儲調用功能
電壓、電流、功率、電量和能量測量功能..
過壓過流等保護功能
GPIB、LAN、USB接口功能
強大的智能觸發能力，可有效降低測試係統的複雜程度
-
本地/遠地檢測
選用本地檢測，電源的反饋取自輸出連接器上的輸出端子，這種方法忽略了負載線壓降的損失，限製了電源的調整能力，負載引線越長、電阻越大，終端負載調整能力就越差，適用於對負載調整率要求不高的場合。選用遠地檢測，電源的反饋直接取自負載，電源電壓的輸出自動補償負載引線的影響，使負載上的電壓保持不變。
本地檢測和遠地檢測連接見示意圖。
說明：
1）選用遠地檢測時，如果負載電壓為額定值，電源實際輸出電壓可能會超出其最大輸出範圍，從而導致保護電路動作或者出現輸出失調狀態。
2）選用遠地檢測時，通過檢測線在電源輸出上拾取的噪聲將影響負載調整率。為盡量減小噪聲影響，應使用屏蔽雙絞線將電源的檢測線接到負載的電壓檢測端，屏蔽層的一端接至電源輸出連接器的接地端子上，另一端懸空。(不要使用屏蔽層作為檢測線！)
-
並聯輸出
采用兩台或多台電源並聯可拓展電流輸出範圍。電源不需使用電流共享功能就可以並聯運行，但是輸出電流無法平均共享，並且可能無法在所有電源上保持運行恒壓模式，因而建議使用電流共享方式並聯。下圖顯示了3個電源采用電流共享並聯的連接方法。
-
串聯輸出
采用兩台或多台電源串聯可拓展電壓輸出範圍。但應注意負載電流不應超過每台電源電流輸出範圍。下圖顯示了兩個電源串聯的連接方法。
當電源串聯時，請勿使用功率耗散器。如果電源用於輸入電流，則不允許串聯連接！
