同軸開關

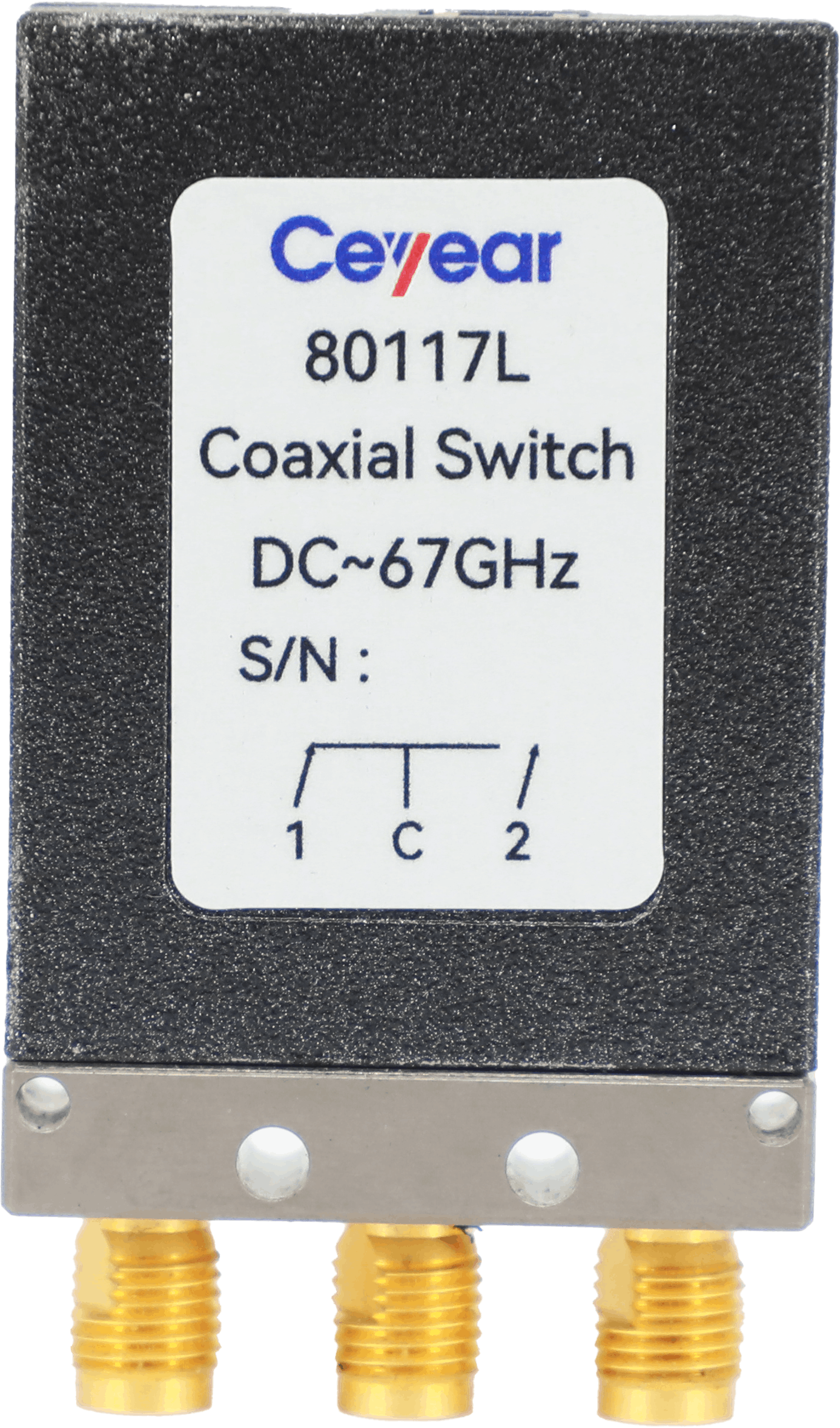

SPDT同軸開關
高可靠性
良好的插損重複性
高隔離度
使用壽命＞200萬次
-
配置選件
-
獲取報價
-
-
技術指標
-
訂購信息
-
資料庫
單刀雙擲開關（無負載、自保持、TTL控製）
型號 | 80117D係列 | 80117E係列 | 80117F係列 | 80117H係列 | 80117L係列 |
名稱 | 同軸開關 | 同軸開關 | 同軸開關 | 同軸開關 | 同軸開關 |
類型 | SPDT | SPDT | SPDT | SPDT | SPDT |
頻率範圍（GHz） | DC～18 | DC～26.5 | DC～40 | DC～50 | DC～67 |
駐波比(Max) | 1.15(DC～4GHz) 1.30(4～12.4GHz) 1.50(12.4～18GHz) | 1.15(DC～4GHz) 1.30(4～12.4GHz) 1.50(12.4～26.5GHz) | 1.30(DC～10 GHz) 1.50(10～20GHz) 1.80(20～40GHz） | 1.25(DC～10GHz) 1.50(10～20GHz) 1.80(20～50GHz) | 1.25(DC～10GHz) 1.50(10～20GHz) 1.90(20～67GHz) |
插入損耗 （dB Max） | 0.20(DC～4GHz) 0.30(4～12.4GHz) 0.60(12.4～18GHz) | 0.20(DC～4 GHz) 0.30(4～12.4 GHz) 0.60(12.4～26.5GHz) | 0.40(DC～10GHz) 0.60(10～20GHz) 0.80(20～40GHz) | 0.60(DC～10GHz) 0.80(10～20GHz) 1.00(20～50GHz) | 0.60(DC～10GHz) 0.80(10～20GHz) 1.50(20～67GHz) |
隔離度 （dB Min） | 70(DC～18GHz) | 70(DC～26.5GHz) | 80(DC～10GHz) 70(10～20GHz) 70(20～40GHz) | 85(DC～10GHz) 77(10～20GHz) 70(20～50GHz) | 85(DC～10GHz) 77(10～20GHz) 70(20～67GHz) |
承受功率 （連續波W Max） | 50@4GHz 40@12.4GHz 30@18GHz | 50@4GHz 40@12.4GHz 20@18GHz | 20@10GHz 5@20GHz 2@40GHz | 20@10GHz 5@20GHz 2@50GHz | 15@10GHz 5@20GHz 1@67GHz |
切換時間 (ms Max) | 15，常溫 | 15，常溫 | 15，常溫 | 15，常溫 | 15，常溫 |
重複性 （dB ) | ±0.05 | ±0.05 | ±0.05 | ±0.10 | ±0.10 |
壽命 (萬次 Min） | 300 | 300 | 300 | 200 | 200 |
接口形式 | SMA（f） | SMA（f） | 2.92mm（f） | 2.4mm（f） | 1.85mm（f） |
有無負載 | 無負載 | ||||
直流驅動 電壓（V） | 可選：+22～+28（額定值+24V）/+10V～15V（額定值12V） | ||||
直流驅動 電流（±10%mA） | 120（+24V，常溫）/210（+12V，常溫） | ||||
控製方式 | TTL高/TTL低 | ||||
繼電器結構 | 自保持 | ||||
單刀雙擲開關（端接負載、自保持、TTL控製）
型號 | 80113D係列 | 80113E係列 | 80113F係列 | 80113H係列 | 80113L係列 | 80113N係列 | 80113P係列 |
名稱 | 同軸開關 | 同軸開關 | 同軸開關 | 同軸開關 | 同軸開關 | 同軸開關 | 同軸開關 |
類型 | SPDT | SPDT | SPDT | SPDT | SPDT | SPDT | SPDT |
頻率範圍（GHz） | DC～18 | DC～26.5 | DC～40 | DC～50 | DC～67 | DC～90 | DC～110 |
駐波比(Max) | 1.15(DC～4GHz) 1.30(4～12.4GHz) 1.50(12.4～18GHz) | 1.15(DC～4GHz) 1.30(4～12.4GHz) 1.50(12.4～26.5GHz) | 1.30(DC～10GHz) 1.50(10～20GHz) 1.80(20～40GHz） | 1.25(DC～10GHz) 1.50(10～20GHz) 1.80(20～50GHz) | 1.25(DC～10GHz) 1.50(10～20GHz) 1.90(20～67GHz) | 1.50(DC～20GHz) 1.60(20～50GHz) 1.70(50～67GHz) 1.80(67～90GHz) | 1.50(DC～20GHz) 1.60(20～50GHz) 1.70(50～67GHz) 1.90(67～110GHz) |
插入損耗 （dB Max） | 0.20(DC～4GHz) 0.30(4～12.4GHz) 0.60(12.4～18GHz) | 0.20(DC～4GHz) 0.30(4～12.4GHz) 0.60(12.4～26.5GHz) | 0.40(DC～10GHz) 0.60(10～20GHz) 0.80(20～40GHz) | 0.60(DC～10GHz) 0.80(10～20GHz) 1.00(20～50GHz) | 0.60(DC～10GHz) 0.80(10～20GHz) 1.50(20～67GHz) | 0.80(DC～20GHz) 1.40(20～50GHz) 1.60(50～67GHz) 1.70(67～90GHz) | 0.80(DC～20GHz) 1.40(20～50GHz) 1.70(50～67GHz) 1.80(67～110GHz) |
隔離度 （dB Min） | 70(DC～18GHz) | 70(DC～26.5GHz) | 80(DC～10GHz) 70(10～20GHz) 70(20～40GHz) | 85(DC～10GHz) 77(10～20GHz) 70(20～50GHz) | 85(DC～10GHz) 77(10～20GHz) 70(20～67GHz) | 70(DC～20GHz) 65(20～50GHz) 60(50～67GHz) 60(67～90GHz) | 70(DC～20GHz) 65(20～50GHz) 60(50～67GHz) 55(67～110GHz) |
承受功率 （連續波W Max） | 50@4 GHz 40@12.4 GHz 30@18GHz | 50@4 GHz 40@12.4 GHz 20@26.5GHz | 20@10GHz 5@20GHz 2@40GHz | 20@10GHz 5@20GHz 2@50GHz | 15@10GHz 5@20GHz 1@67GHz | — | — |
切換時間 (ms Max) | 15，常溫 | 15，常溫 | 15，常溫 | 15，常溫 | 15，常溫 | 15，常溫 | 15，常溫 |
重複性 （dB ） | ±0.05 | ±0.05 | ±0.05 | ±0.10 | ±0.10 | ±0.28 | ±0.28 |
壽命 (萬次 Min） | 200 | 200 | 200 | 100 | 100 | 100 | 100 |
接口形式 | SMA（f） | SMA（f） | 2.92mm（f） | 2.4mm（f） | 1.85mm（f） | 1.0mm（f） | 1.0mm（f） |
有無負載 | 有負載 | ||||||
直流驅動 電壓（V） | 可選：+22～+28（額定值+24V）/+10V～15V（額定值12V） | ||||||
直流驅動 電流（±10%mA） | 240（+24V，常溫）/420（+12V，常溫） | ||||||
控製方式 | TTL高/TTL低 | ||||||
繼電器結構 | 自保持 | ||||||
