同軸開關

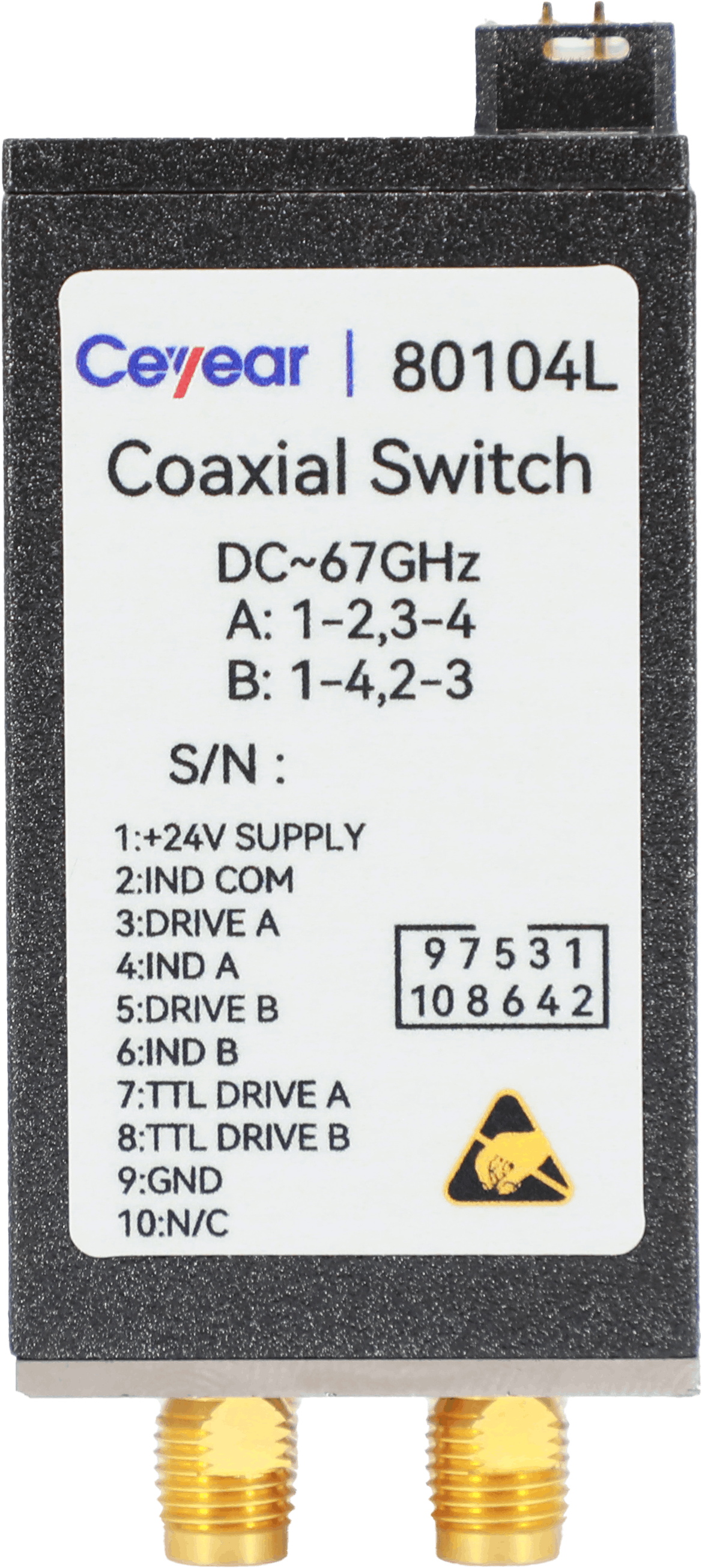

DPDT同軸開關
高可靠性
良好的插損重複性
高隔離度
使用壽命＞100萬次
-
配置選件
-
獲取報價
-
-
技術指標
-
訂購信息
-
資料庫
雙刀雙擲開關（無負載、自保持、TTL控製）
型號 | 80104E | 80104F | 80104 | 80104L |
名稱 | 同軸開關 | 同軸開關 | 同軸開關 | 同軸開關 |
類型 | DPDT | DPDT | DPDT | DPDT |
頻率範圍（GHz） | 1.20(DC~4GHz) 1.30(4GHz~12.4GHz ) 1.50(12.4GHz~26.5GHz) | 1.20(DC~4GHz) 1.50(4GHz~26.5GHz ) 1.80(18GHz~40GHz) | 1.20(DC~4GHz) 1.50(4GHz~26.5GHz ) 1.80(18GHz~50GHz) | 1.30(DC~4GHz) 1.60(4GHz~26.5GHz ) 1.80(26.5GHz~67GHz) |
駐波比(Max) | 0.25(DC~4GHz) 0.40(4GHz~12.4GHz ) 0.70(12.4GHz~26.5GHz) | 0.30(DC~4GHz) 0.80(4GHz~26.5GHz ) 1.00(18GHz~40GHz) | 0.30(DC~4GHz) 0.80(4GHz~26.5GHz ) 1.20(26.5GHz~50GHz) | 0.30(DC~4GHz) 0.80(4GHz~18GHz ) 1.20(18GHz~67GHz) |
插入損耗 （dB Max） | 80(DC~4GHz) 70(4GHz~12.4GHz ) 60(12.4GHz~26.5GHz) | 80(DC~4GHz) 70(4GHz~26.5GHz ) 60(26.5GHz~40GHz) | 70(DC~4GHz) 60(4GHz~26.5GHz ) 50(26.5GHz~50GHz) | 70(DC~4GHz) 60(4GHz~26.5GHz ) 50(26.5GHz~67GHz) |
隔離度 （dB Min） | 1.20(DC~4GHz) 1.30(4GHz~12.4GHz ) 1.50(12.4GHz~26.5GHz) | 1.20(DC~4GHz) 1.50(4GHz~26.5GHz ) 1.80(18GHz~40GHz) | 1.20(DC~4GHz) 1.50(4GHz~26.5GHz ) 1.80(18GHz~50GHz) | 1.30(DC~4GHz) 1.60(4GHz~26.5GHz ) 1.80(26.5GHz~67GHz) |
承受功率 （連續波W Max） | 50@4GHz 40@12.4GHz 20@26.5GHz | 20@4GHz 5@26.5GHz 2@40GHz | 20@4GHz 5@26.5GHz 2@50GHz | 15@4GHz 5@26.5GHz 1@67GHz |
切換時間 (ms Max) | 15，常溫 | 15，常溫 | 15，常溫 | 15，常溫 |
重複性 （dB Max） | ±0.03dB | ±0.03dB | ±0.05dB | ±0.10dB |
壽命 (萬次 Min） | 300 | 300 | 200 | 200 |
接口形式 | SMA (f) | 2.92mm (f) | 2.4mm（f） | 1.85mm（f） |
有無負載 | 無負載 | |||
直流驅動 電壓（V） | +20～+28 （額定值+24V） | |||
直流驅動 電流（±10%mA） | 200 （+24V，常溫） | |||
繼電器結構 | 自保持 | |||
控製方式 | TTL高/TTL低 | |||
