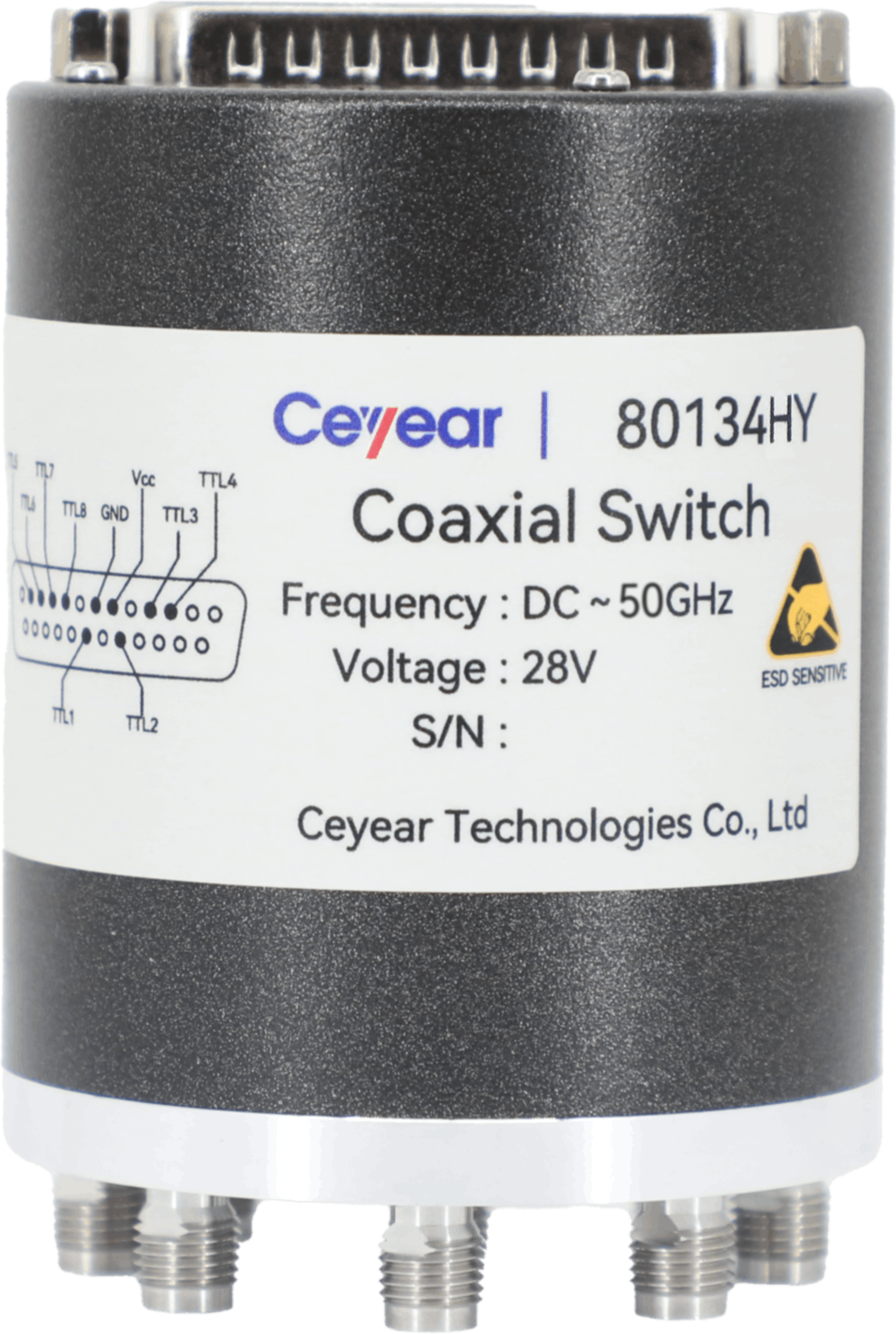

同軸開關
SP8T同軸開關
高可靠性
良好的插損重複性
高隔離度
使用壽命＞100萬次
-
配置選件
-
獲取報價
-
-
技術指標
-
訂購信息
-
資料庫
單刀八擲開關（無負載、常開型、TTL控製）
型號 | 80150-8KD係列 | 80150-8KE係列 | 80150-8KF係列 | 80150-8KH係列 |
名稱 | 同軸開關 | 同軸開關 | 同軸開關 | 同軸開關 |
類型 | SP8T | SP8T | SP8T | SP8T |
頻率範圍（GHz） | DC～18 | DC～26.5 | DC～40 | DC～50 |
駐波比(Max) | 1.30（DC～6GHz） 1.40（6～12GHz） 1.50（12～18GHz） | 1.30（DC～6GHz） 1.40（6～18GHz） 1.60（18～26.5GHz） | 1.40（DC～18GHz） 1.60（18～26.5GHz） 1.80（26.5～40GHz） | 1.60（DC～26.5GHz） 1.80（26.5～40GHz） 2.20（40～50GHz） |
插入損耗 （dB Max） | 0.30（DC～6GHz） 0.40（6～12GHz） 0.60（12～18GHz） | 0.30（DC～6GHz） 0.50（6～18GHz） 0.60（18～26.5GHz） | 0.60（DC～18GHz） 0.80（18～26.5GHz） 1.00（26.5～40GHz） | 0.80（DC～26.5GHz） 1.40（26.5～40GHz） 1.80（40～50GHz） |
隔離度 （dB Min） | 80（DC～6GHz） 70（6～12GHz） 60（12～18GHz） | 80（DC～6GHz） 70（6～18GHz） 60（18～26.5GHz） | 70（DC～18GHz） 60（18～26.5GHz） 60（26.5～40GHz） | 70（DC～26.5GHz） 60（26.5～40GHz） 50（40～50GHz） |
承受功率 （連續波W Max） | 100（DC～6GHz） 60（6～12GHz） 50（12～18GHz） | 100（DC～6GHz） 50（6～18GHz） 20（18～26.5GHz） | 25（DC～18GHz） 15（18～26.5GHz） 5（26.5～40GHz） | 10（DC～26.5GHz） 5（26.5～40GHz） 2（40～50GHz） |
切換時間 (ms Max) | 15，常溫 | 15，常溫 | 15，常溫 | 15，常溫 |
重複性 （dB ） | ±0.03 | ±0.03 | ±0.03 | ±0.05 |
壽命 (萬次 Min） | 200 | 200 | 200 | 100 |
接口形式 | SMA(f) | SMA(f) | 2.92mm(f) | 2.4mm(f) |
有無負載 | 無負載 | |||
直流驅動 電壓（V） | +26～+30 （額定值+28V） | |||
直流驅動 電流（±10%mA） | 108 （+28V，常溫） | |||
繼電器結構 | 常開 | |||
控製方式 | TTL高 | |||
單刀八擲開關（有負載、常開型、TTL控製）
型號 | 80150-8MD係列 | 80150-8ME係列 | 80150-8MF係列 | 80150-8MH係列 |
名稱 | 同軸開關 | 同軸開關 | 同軸開關 | 同軸開關 |
類型 | SP8T | SP8T | SP8T | SP8T |
頻率範圍（GHz） | DC～18 | DC～26.5 | DC～40 | DC～50 |
駐波比(Max) | 1.30（DC～6GHz） 1.40（6～12GHz） 1.50（12～18GHz） | 1.30（DC～6GHz） 1.40（6～18GHz） 1.60（18～26.5GHz） | 1.40（DC～18GHz） 1.60（18～26.5GHz） 1.80（26.5～40GHz） | 1.60（DC～26.5GHz） 1.80（26.5～40GHz） 2.20（40～50GHz） |
插入損耗 （dB Max） | 0.30（DC～6GHz） 0.40（6～12GHz） 0.60（12～18GHz） | 0.30（DC～6GHz） 0.50（6～18GHz） 0.60（18～26.5GHz） | 0.60（DC～18GHz） 0.80（18～26.5GHz） 1.00（26.5～40GHz） | 0.80（DC～26.5GHz） 1.40（26.5～40GHz） 1.80（40～50GHz） |
隔離度 （dB Min） | 80（DC～6GHz） 70（6～12GHz） 60（12～18GHz） | 80（DC～6GHz） 70（6～18GHz） 60（18～26.5GHz） | 70（DC～18GHz） 60（18～26.5GHz） 60（26.5～40GHz） | 70（DC～26.5GHz） 60（26.5～40GHz） 50（40～50GHz） |
承受功率 （連續波W Max） | 100（DC～6GHz） 60（6～12GHz） 50（12～18GHz） | 100（DC～6GHz） 50（6～18GHz） 20（18～26.5GHz） | 25（DC～18GHz） 15（18～26.5GHz） 5（26.5～40GHz） | 10（DC～26.5GHz） 5（26.5～40GHz） 2（40～50GHz） |
切換時間 (ms Max) | 15，常溫 | 15，常溫 | 15，常溫 | 15，常溫 |
重複性 （dB ） | ±0.03 | ±0.03 | ±0.03 | ±0.05 |
壽命 (萬次 Min） | 200 | 200 | 200 | 100 |
接口形式 | SMA(f) | SMA(f) | 2.92mm(f) | 2.4mm(f) |
有無負載 | 有負載 | |||
直流驅動 電壓（V） | +26～+30 （額定值+28V） | |||
直流驅動 電流（±10%mA） | 108 （+28V，常溫） | |||
繼電器結構 | 常開 | |||
控製方式 | TTL高 | |||
