原生多端口架構、高效精準矢量網絡分析
2026-07-21
高速線纜、射頻模組和陣列天線等器部件在研發生產過程中需要測試單端和差分混合S參數、通道間幅相一致性等多端口指標。傳統VNA搭配開關矩陣測試存在端口無法同步采集、測試效率低等痛點。6956係列PXIe矢量網絡分析儀各端口配置獨立參考接收機和測量接收機，依托PXIe總線實現全通道同步測量，兼顧高精度與高測試效率，適配多端口器件研發及量產測試。

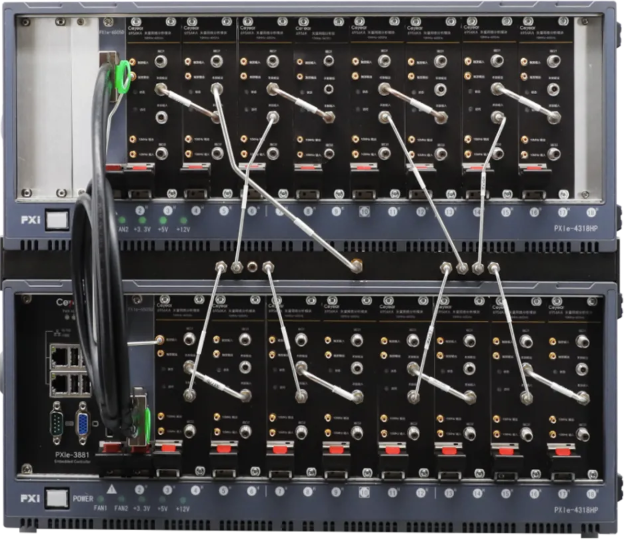

6956係列32端口矢量網絡分析儀
6956係列多端口測試原理
6956係列矢量網絡分析儀是一款符合PXIe總線標準的雙端口矢量網絡分析儀產品，頻率範圍覆蓋10MHz～9GHz/26.5GHz/50GHz/60GHz，係統最大動態範圍115dB。該產品具有參考輸入/輸出、本振輸入/輸出、觸發輸入/輸出等對外接口，采用前麵板觸發/機箱背板星型觸發、通過共本振、共頻率參考方案可進行端口擴展，無需機械開關即可實現多端口測量，最大支持16個模塊擴展成32端口。

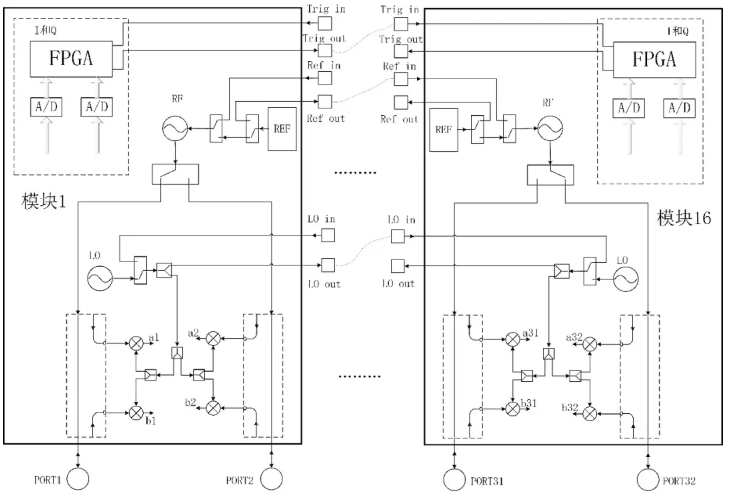

6956係列32端口原理框圖
6956係列多端口測試優勢
1. 出眾的測試效率
對於32端口測試，6956隻需進行32次掃描便可得到所有S參數的測試結果，在10kHz中頻帶寬、6000個頻點下，完成全32端口測試僅需25秒，測試效率是開關矩陣方案的數倍，可大幅縮短測試時長，適合對測試效率要求極高的產線多端口批量測試場景。
2. 高精度、高重複性、高穩定性測試
6956係列多端口測試無外置開關矩陣，消除了切換重複性誤差、溫漂誤差等帶來的影響，測試重複性和長期穩定性好，有效提升產品測試良率與數據可信度；減少了因開關插損帶來的信號鏈路損耗，因此動態範圍更高、跡線噪聲更低，測量精度優於傳統方案。

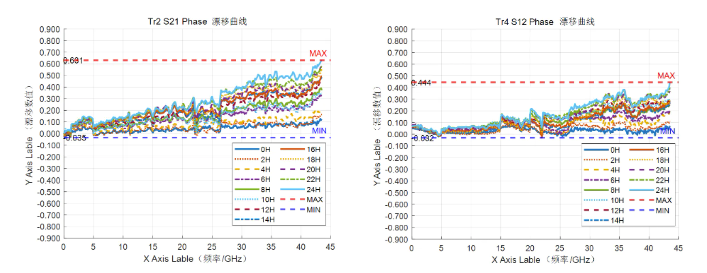

長期穩定性（相位）

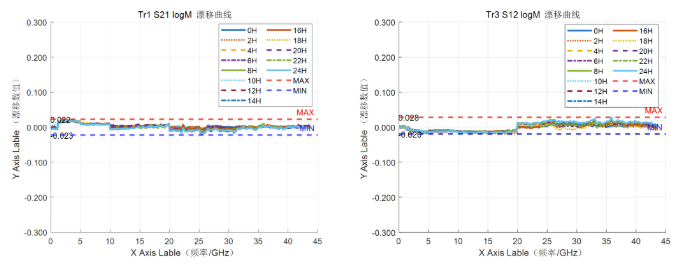

長期穩定性（幅度）
3. 架構集成化、可擴展性強
6956係列產品基於PXIe模塊化設計，機箱緊湊、集成度高、無需額外外接設備，測試係統搭建簡單。支持端口靈活擴展，可按需配置成4-32端口測試模塊，適配不同端口數量的多端口器件產線測試。
4. 支持多站點測試
6956係列產品支持多站點測試，即采用一個PXIe控製器統一管理多個矢網模塊，每個模塊作為一台獨立的矢量網絡分析儀，啟動多組軟件實例實現多個模塊並行測試。相比傳統堆疊多個單台儀器的方式，6956係列產品的多站點測試功能可顯著提高整體測試吞吐量，能夠滿足開關、濾波器、射頻模組、電纜、天線等器部件的批量測試需求。
6956係列PXIe矢量網絡分析儀憑借原生多端口模塊化架構，實現了多通道同步測試和多站點並行測試，高效率、高精度和高穩定性的測試表現，有效賦能了高速線纜、射頻模組和陣列天線等多端口產品的高吞吐量測試。
