羞羞影院科技推出110GHz寬頻帶下變頻器
2025-12-04
變頻器一般主要分為上變頻器和下變頻器兩類，其中上變頻器主要作用是將低頻信號搬移到高頻無線電波上，以便通過天線有效地發射出去；下變頻器的主要作用是將天線接收的高頻無線電波中的有用信號搬移到低頻段，以便進行後續處理和解調。變頻器是無線通信係統中不可或缺的關鍵部件，可廣泛應用於寬帶高速衛星通信、電磁頻譜信號監測、雷達目標模擬和通信信道模擬等測試領域。
隨著無線通信技術的發展，對變頻器的工作頻率、工作帶寬、信號完整性與傳輸質量提出了更高的要求，羞羞影院科技針對現代通信測量係統日益嚴苛的性能需求，攻克了寬頻帶、大瞬時帶寬、低失真變換的變頻技術難題，推出3652P寬頻帶下變頻器，工作頻率可達110GHz，變頻增益控製範圍為10dB～40dB，增益步進長度為0.1dB，最小頻率步進1Hz，可以實現增益和頻率的精確控製功能，產品如圖1所示。
圖1 3652P寬頻帶下變頻器
超寬頻帶、大瞬時帶寬
工作頻率範圍和瞬時帶寬是變頻器的核心指標之一，直接決定了變頻器的頻譜搬移能力。3652P寬頻帶下變頻器具有超寬帶頻率範圍，能夠覆蓋1GHz～110GHz，其最大瞬時帶寬可達1GHz，110GHz時的1GHz帶寬增益平坦度僅為±1.2dB，能夠滿足客戶對器件和係統的一次性、連續的測試要求，提供無縫、連續的頻率覆蓋，極大提升了測試效率和準確性，實現“一機多用”，簡化測試平台，降低成本和操作複雜性。

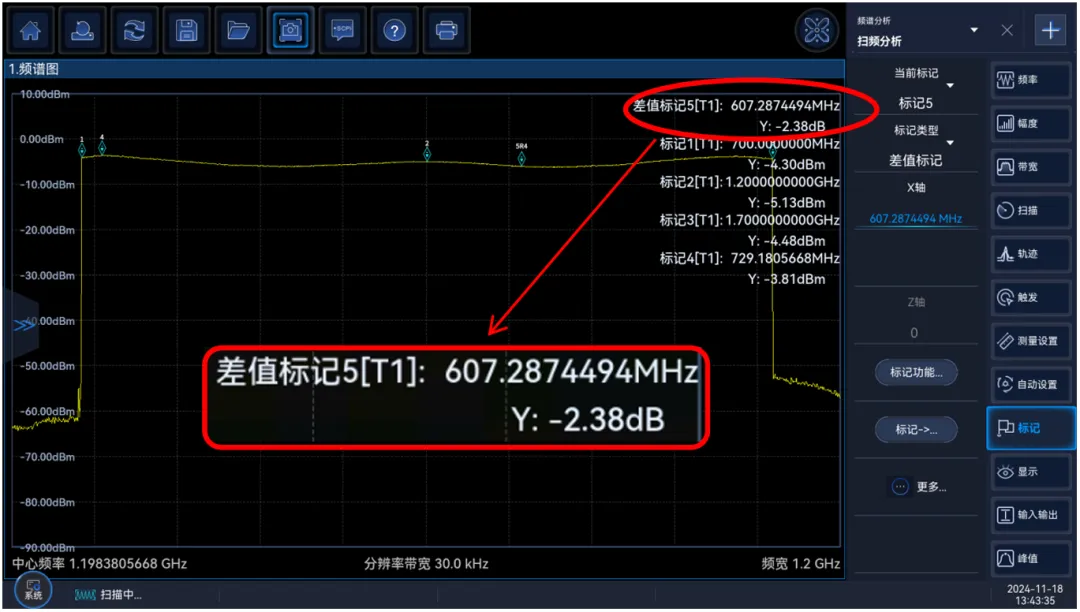

圖2 增益平坦度@110GHz
低失真特性
群時延波動和相位噪聲在高階調製數字通信係統、高性能雷達係統等靈敏度要求高的場景下要求更為嚴格。思儀科技研製的3652P寬頻帶下變頻器的群時延波動和相位噪聲性能優異，110GHz時的在任意40MHz頻帶內的群時延波動最大值僅為0.5ns，任意250MHz頻帶內的群時延波動最大值僅為1.84ns；相位噪聲實測值分別低至-92dBc/Hz@1kHz、-100dBc/Hz@10kHz、-102dBc/Hz@100kHz，能夠滿足客戶高保真矢量測試的要求，實測曲線如圖3、圖4所示。
圖3 群時延波動@110GHz

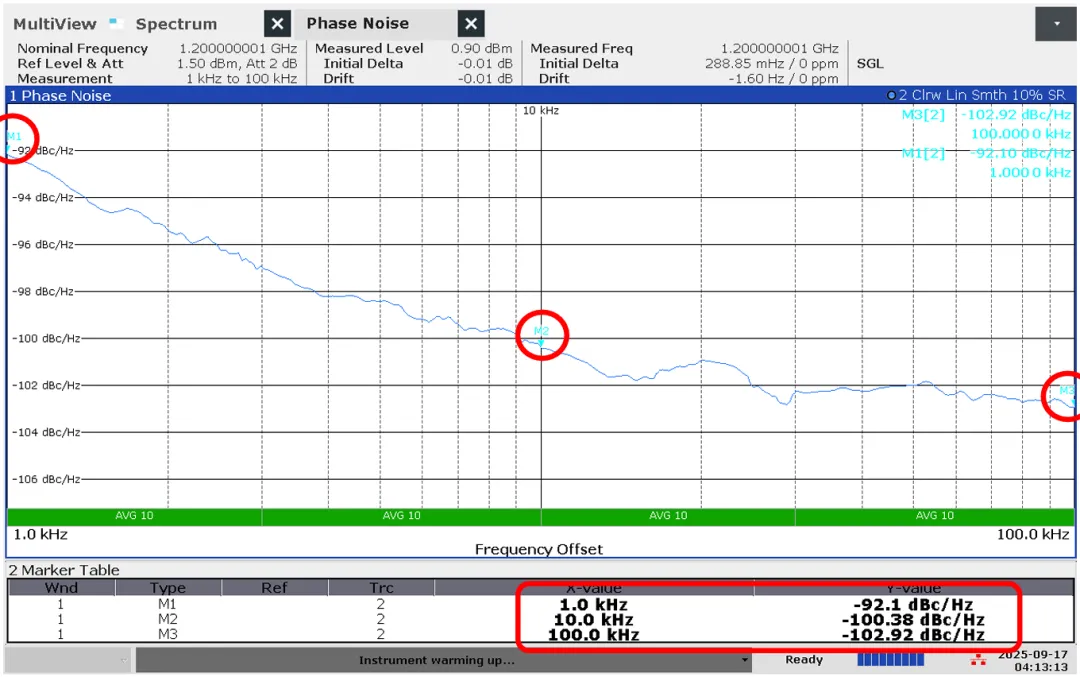

圖4 相位噪聲@110GHz
羞羞影院科技一直致力於上下變頻器技術研究及產品開發工作，係列化變頻器產品頻率範圍覆蓋L、S、C、X、Ku、Ka、Q、V波段，可以與合成信號源、頻譜分析儀、數字存儲示波器、任意波發生器等儀器組合，搭建各類自動測試、模擬驗證係統，實現信號激勵、信號分析的頻段擴展，完成性能參數的測試。
羞羞影院科技的變頻器產品具有完全自主知識產權，可提供變頻模塊、組件與整機產品以及全麵專業的技術支持與產品服務，並可根據客戶需求進行產品定製。更多產品詳情，請訪問公司官網或撥打谘詢熱線。
