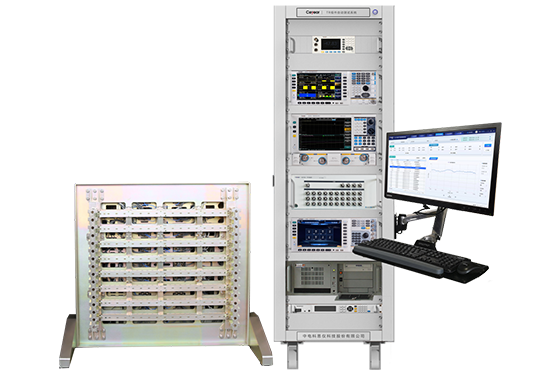

方案概述
T/R組件自動測試解決方案著重解決T/R組件類產品因收發一體、端口複用、多通道、大小功率信號並存而在測試過程中產生的狀態控製變換頻繁、測試參數類型多、測試時間長、性能指標要求高的難題。根據各類型T/R組件發射功率量級和測試通道規模，選擇不同的收發信號調理和測試通道拓撲方案，保證測試過程中的可靠性、安全性，實現“一鍵式”T/R組件類產品狀態控製、通道切換、指標測試、數據存儲和報告生成，大幅提高測試效率。
-
-
功能特點
-
主要特點
l 支持多類型T/R組件自動測試；
l 基於發射功率量級的收發分離與調理；
l 基於資源調度的多組件多參數並行測試；
l 支持觸發鏈提高測試效率；
l 多要素測試管理；
l 測試資源靈活配置；
l 測試任務可追蹤；
l 強大的數據處理能力。
-
支持多類型T/R組件自動測試
針對被測產品的類型，在平台化設計的基礎上靈活選取測試儀器、設計測試通道拓撲，支持模擬（同頻和變頻）組件、數字組件等多種類型TR組件的自動化測試。
-
基於發射功率量級的收發分離與調理
根據T/R組件的發射功率量級，選擇合適的收發分離和調理方法，既滿足收發測試需求，又保證測試儀器和被測對象的安全性。
-
基於資源調度的多組件多參數並行測試
可實現基於資源調度的多組件多參數測試，在解決資源競爭和衝突的基礎上，提高係統測試效率和儀器資源使用率。
-
支持觸發鏈提高測試效率
以測試管理中樞為中心，將測試過程從軟件交互升級為硬件觸發交互，提高測試效率。
-

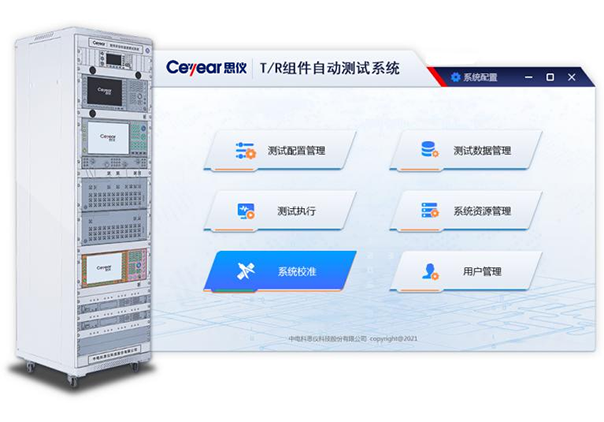

多要素測試管理
包含測試配置管理、用戶管理、測試數據管理、測試資源管理、測試執行等功能管理模塊，實現測試全流程的多要素管理。
-
靈活的測試資源配置能力
可靈活配置測試所需的硬件資源、軟件資源及邏輯資源，具備豐富的儀器驅動程序庫，支持常見種類的國內外測試儀器互換。
-
測試任務可追蹤
支持測試任務的創建和執行，測試時任務執行過程可監控，測試結束後任務信息可追溯。
-
強大的數據處理能力
1具有快速處理測試過程中產生的大量數據的能力，將數據傳送至服務器端進行數據存儲和處理。
2自動生成網絡化報表，支持通過服務器內置網絡報表生成並創建網頁格式的測試報表，實現網絡共享和測試報表的遠程打印。
3支持通過本地Word、Excel報表插件生成文檔報表，並上傳服務器。
-
-
典型應用
技術規範
參數名稱
技術指標
頻率範圍
10MHz~50GHz，可擴展
測試參數
網絡參數
增益、端口駐波比、群時延、非線性相位波動、帶外抑製、衰減、移相、幅相一致性等
頻譜參數
雜波抑製、諧波抑製、隔離度、改善因子等
噪聲係數
噪聲係數、接收靈敏度等
波形參數
脈寬、占空比、收發轉換時間等
功率參數
峰值功率、平均功率、頂降等
供電電源
220（1±10%）Vac ，50（1±5%）Hz
訂貨信息
儀器設備
數量
備注
硬件
矢量網絡分析儀
1台
根據應用需求選配
功率計
1套
功率探頭
1套
噪聲係數分析儀
1台
噪聲源
1個
示波器
1台
頻譜分析儀
1台
信號發生器
1台
程控直流電源
1套
開關矩陣
1台
根據實際需要定製開發
狀態控製器
1台
係統集成
1套
軟件
軟件平台
1套
測試軟件
1套
根據實際需要定製開發
-
-
