Ceyear 信號收發儀噪聲抵消功能助力 Wi-Fi7 EVM指標提升
2026-05-27
隨著無線通信技術的商業化推進，各類通信標準對測試儀器的性能提出了愈發嚴苛的要求。例如，對 Wi-Fi7（IEEE 802.11be）標準最具代表性的320MHz大帶寬、4096-QAM高階調製場景來說，殘餘EVM需低於-48dB，在芯片測試等高精度場景下，測試儀器的殘餘EVM需優於-50dB。嚴苛的指標要求本質上是對儀器的測試靈敏度提出的極高要求，僅靠硬件很難突破性能瓶頸。

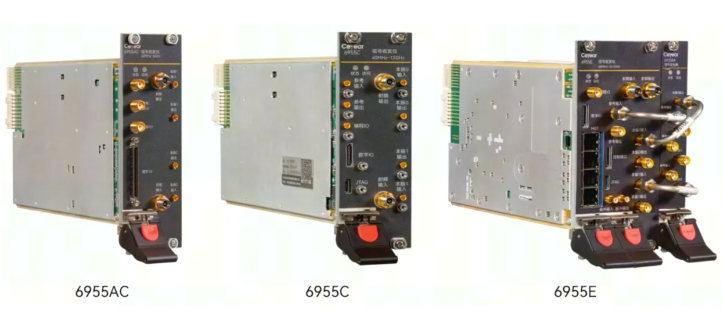

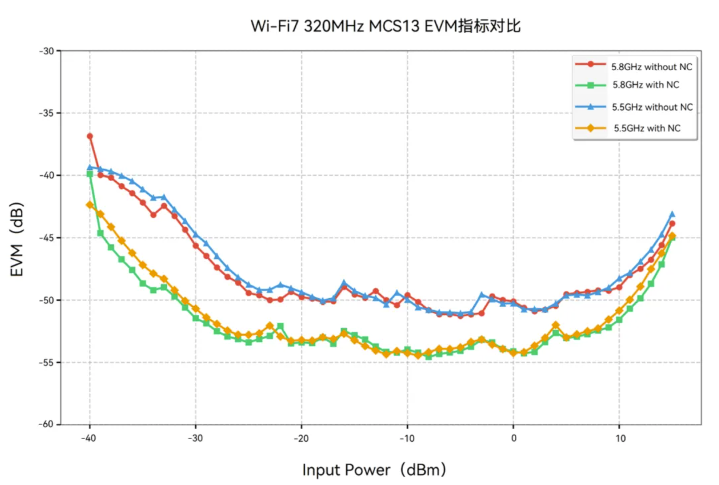

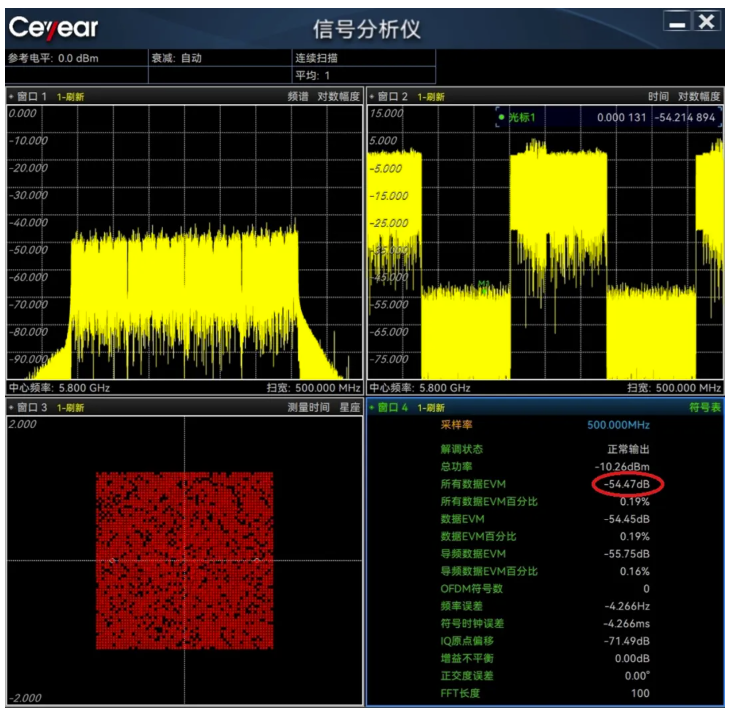

核心支撐：噪聲抵消技術 寬帶噪聲是製約儀器測試靈敏度的核心瓶頸之一，Wi-Fi7標準相對Wi-Fi6帶寬翻倍，儀器的底噪水平隨帶寬增加而上升，測試靈敏度降低，從而造成EVM指標惡化。為此，6955係列信號收發儀開發了噪聲抵消（Noise Cancellation，NC）功能，精準消除儀器和通道的固有噪聲，保留目標信號，提升儀器測試靈敏度，從而提升殘餘EVM指標，滿足高精度測試需求。 基於6955C信號收發儀測試Wi-Fi7 EVM指標 為直觀驗證噪聲抵消功能的實際效果，基於6955C信號收發儀，在5.5GHz、5.8GHz頻點下對Wi-Fi7 320MHz帶寬信號開展測試，噪聲抵消功能開啟前後的對比效果如圖1所示。在-40dBm~15dBm功率區間內，開啟噪聲抵消後的EVM指標始終優於未開啟狀態，可實現3~5 dB的穩定提升。即使在高功率區間，噪聲抵消仍能有效優化EVM值，且兩個頻點的性能表現一致。 圖1 不同發射功率下Wi-Fi7 320MHz MCS13 EVM指標對比 在5.8GHz頻點、-10dBm發射功率下，噪聲抵消功能開啟後的解調界麵如圖2所示。從界麵窗口2中直接觀察到底噪功率水平，開啟噪聲抵消後，底噪改善了6~7dB，噪聲抑製效果顯著。未開啟噪聲抵消時，測得的所有數據EVM值為-50.45 dB；開啟噪聲抵消後， EVM提升至-54.47 dB，優化了4 dB，EVM性能大幅度提升。 圖2 開啟噪聲抵消時的信號解調界麵 總結 6955係列信號收發儀開發的噪聲抵消功能，通過消除儀器和通道中的固有噪聲，還原目標信號，大幅度降低儀器底噪，從根源上提升儀器的測試靈敏度，不僅滿足Wi-Fi7標準中EVM等關鍵指標的嚴苛測試要求，還可以適配5G NR、衛星通信等多場景高精度測試需求，為無線通信技術的測試測量提供技術支撐。
